Prct Beschrijving

DBPLU verzegelde paneelmontage connector

P/N:	RM-DBPLU-1F1C-P08KS (=DBPLU 103 A 058 130)	Beschrijving	DBPLU vaste, verzegelde, vooruitstekende connector, 103/1F serie, codering 1, 8-pins vrouwelijke contacten, soldeer type, PPS isolator, buitenmantel in natuurlijk chroom-geplateerd messing.
Mechanisch en Klimatologisch
Duurzaamheid	>5000 cycli (IEC60512-5 test 9a)	Temperatuurbereik	-55°C, +250°C
Weerstand tegen trillingen	10-2000Hz, 15g (IEC 60512-4 test 6d)	Vochtigheid	Tot 95% bij 60°C
Schokbestendigheid	100g, 6ms (IEC 60512-4 test 6c)	Klimatologische categorie	55/175/21 (IEC 60068-1)
Zoutnevelcorrosietest	>96 uur (IEC 60512-6 test 11f)	Beschermingsgraad (gekoppeld)	IP68 (IEC 60529)
Elektrische Kenmerken
Afschermingsrendement (bij 10 MHz)	>95 dB (IEC 60619-1-3)	Afscherming rendement (bij 1 GHz)	>80 dB (IEC 60619-1-3)

Belangrijkste kenmerken:

– Eenvoudig koppelen, kan blind gekoppeld worden
– Verhoogde veiligheid en gebruiksvriendelijkheid
– Comfortabele grip, zelfs met handschoenen
– Verhoogde levensduur van apparatuur
– Robuuste en schokbestendige ontwerpen
– Compacte en lichtgewicht constructie
– Hoge pin-dichtheid en hybride contacten
– Hoge prestatie connectoren
– Verzegeld tot IP68 en corrosiebestendig
– Steriliseerbaar

Serie	Aantal contacten met soldeer & PCB type
102/0F	2 3 4 5 7 9
103/1F	2 3 4 5 6 7 8 10 12 14 16
1031/AF	10 12 15 19
104/2F	2 3 4 6 8 16 19
105	7

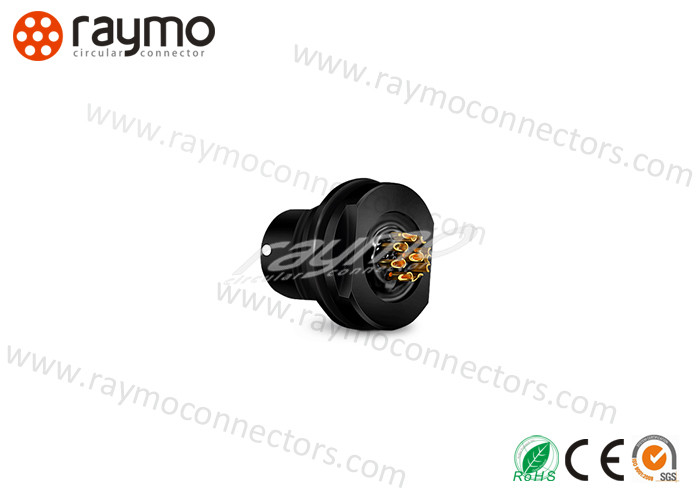

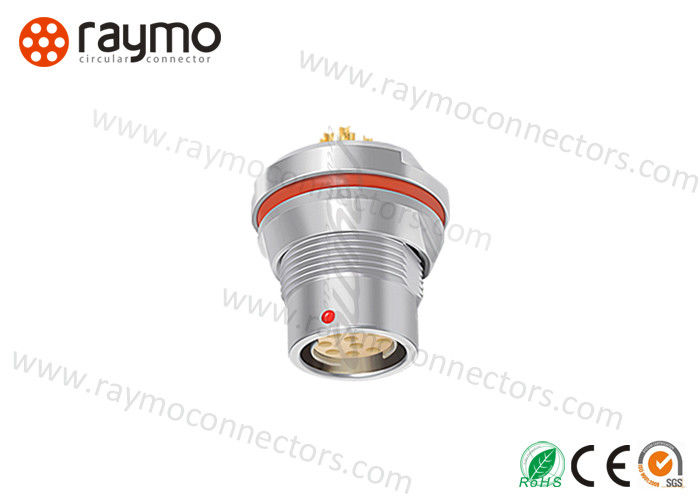

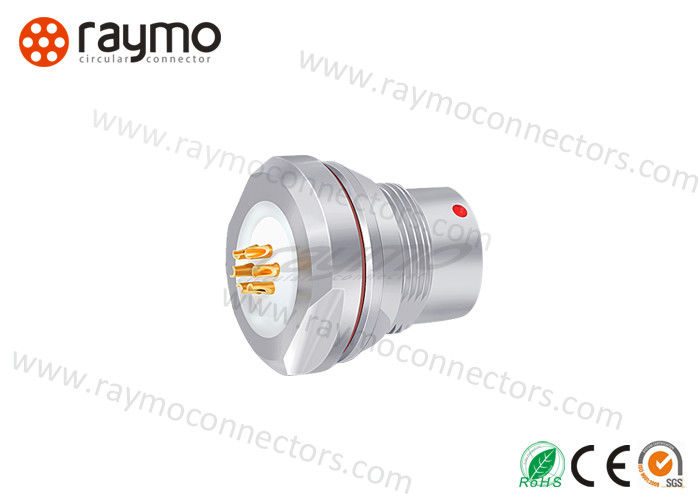

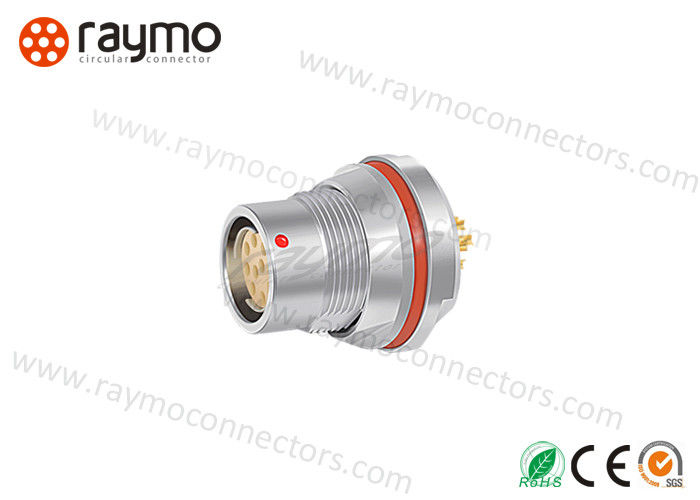

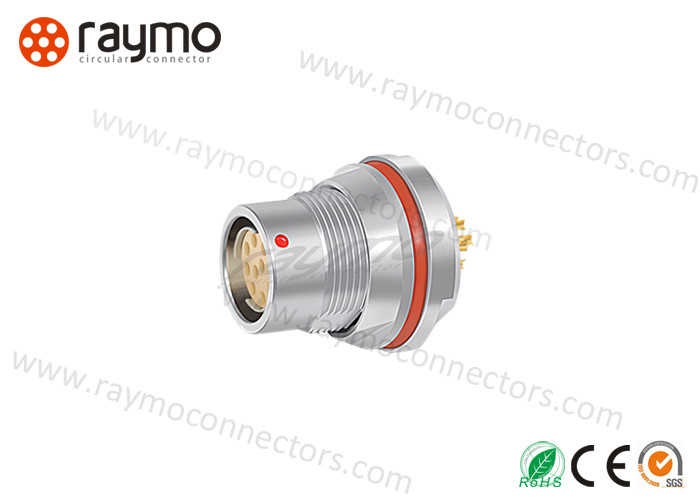

Foto & Afmetingen

Toepassing

RAYMO's hoogwaardige connectoren worden aangetroffen in een verscheidenheid aan uitdagende toepassingen en omgevingen, waaronder:Automotive, Audio-videoLuchtvaartCommunicatieIndustriële Controle, Informatiesystemen en Machines, MedischIndustrieelTest en MetingData Acquisitie, Dataoverdracht Apparatuur. Mle Voeding, Sensor, Sensoren Systemen Instrumentatie, Analyse Toepassing.

DBPLU DBPLE Hermetische Low Profile Front Projecting Receptacle IP68 Waterdichte connector

Verpakking & Levering

Verpakking

PE zak & Doos

Levertijd

1~10 stuks: 3~5 werkdagen

11~100 stuks: 3~5 werkdagen

101~500 stuks: 3~5 werkdagen

501~1000 stuks: 3~5 werkdagen

Ons Bedrijf

RAYMO connectoren is een SGS-geauditeerde fabrikant voor diverse connectoren en kabelassemblages met de volgende kenmerken:

1. Hoogwaardige connectoren & kabelassemblages, concurrerende prijs, snelle levering (5-7 werkdagen);
2. CE, RoHS, SGS, ISO9001:2015 certificaten; 3. 100% compatibel met de originele connectoren;
4. Hoofdmarkt: Noord-Amerika, Europa, Azië, Noord-Afrika, Oceanië;
5. OEM & ODM zijn welkom;
6. Geen MOQ limiet;
7. Gratis monster beschikbaar;
8. Snelle reactie: binnen 24 uur;

9. Goede after-sales service;

Onze Service

1. Hoge Kwaliteit:

CNC machine, professionele ingenieur, vakkundige werknemer, verantwoordelijke QC zorgen voor onze hoogwaardige producten; 2. OEM & ODM:
OEM & ODM services zijn welkom; 3. Monsterbeleid:
Gratis monster & monsterbestelling worden geaccepteerd;4. Snelle levering:

3~5 werkdagen na ontvangst van betaling voor normale connectoren;5. Snelle Reactie:
binnen 24 uur voor uw aanvraag en alle andere vragen;6. After-sales Service:

Volg uw zending op. Bied professionele oplossingen voor uw vragen. Overzeese Tentoonstelling

2014/04/11-15 HK Fair

2014/10/11-15 HK Fair
2015/10/2-7 ICEEB, Brazilië
2016/04/1115 HK Fair
2017/09/11-16 NAB Show, Nederland
2018/11/13-16 Electronica 2018, München, Duitsland
FAQ

1. Is uw bedrijf een professionele fabrikant?

Raymo:
Beschikbaar. Neem bij behoefte contact met ons op.2. Wat is de MOQ?

Raymo:
Beschikbaar. Neem bij behoefte contact met ons op.3. Gratis monster:

Raymo:
Beschikbaar. Neem bij behoefte contact met ons op.4. Hoe zit het met de levertijd?

Raymo:
Ja, al onze connectoren kunnen normaal functioneren na 5000 koppelcycli, onze fabriek heeft instrumenten om ze te testen voor verzending. Schade als gevolg van misbruik, behandeling en ongeautoriseerde wijzigingen en reparaties vallen niet onder onze garantie.5. Wat zijn uw betalingsvoorwaarden?

Raymo:
Ja, al onze connectoren kunnen normaal functioneren na 5000 koppelcycli, onze fabriek heeft instrumenten om ze te testen voor verzending. Schade als gevolg van misbruik, behandeling en ongeautoriseerde wijzigingen en reparaties vallen niet onder onze garantie.6. Heeft uw product enige garantie?

Raymo:
Ja, al onze connectoren kunnen normaal functioneren na 5000 koppelcycli, onze fabriek heeft instrumenten om ze te testen voor verzending. Schade als gevolg van misbruik, behandeling en ongeautoriseerde wijzigingen en reparaties vallen niet onder onze garantie.

label:

Plaats van herkomst:	Guangdong, China
Merknaam:	RAYMO
Certificering:	CE / RoHS / SGS / ISO9001:2015
Modelnummer:	RM-DBPLU-1F1C-P08KS

Min. bestelaantal:	1 stuk/stuk
Prijs:	negotiable
Verpakking Details:	PE Zak & Karton
Levering vermogen:	5000 stuk/stukken per week

PRCT -afschrift:	DBPLU/FGK verzegelde paneelbekleding	Grootte van de schelp:	103/1f (102/0f, 1031/AF, 104/2F -serie zijn beschikbaar)
Keying -code:	1 (2, 3 zijn beschikbaar)	Contact nr:	8 pinnen (2, 3, 4, 5 …… 19 pinnen zijn beschikbaar)
Isolator:	PPS	Materiaal:	Messing
Kleur:	natuurlijk geplateerd chroom	Contactmateriaal:	Messing met vergulde goud
Contactdiameter::	0,7 mm	Nominale stroom:	5 A
IP -beoordeling:	IP68	Fabrikant:	Ja
OEM & ODM:	Ja	Exportpoort exporteren:	Shenzhen
Markeren:	Waterdichte Draadschakelaars , waterdichte kabelschakelaar
