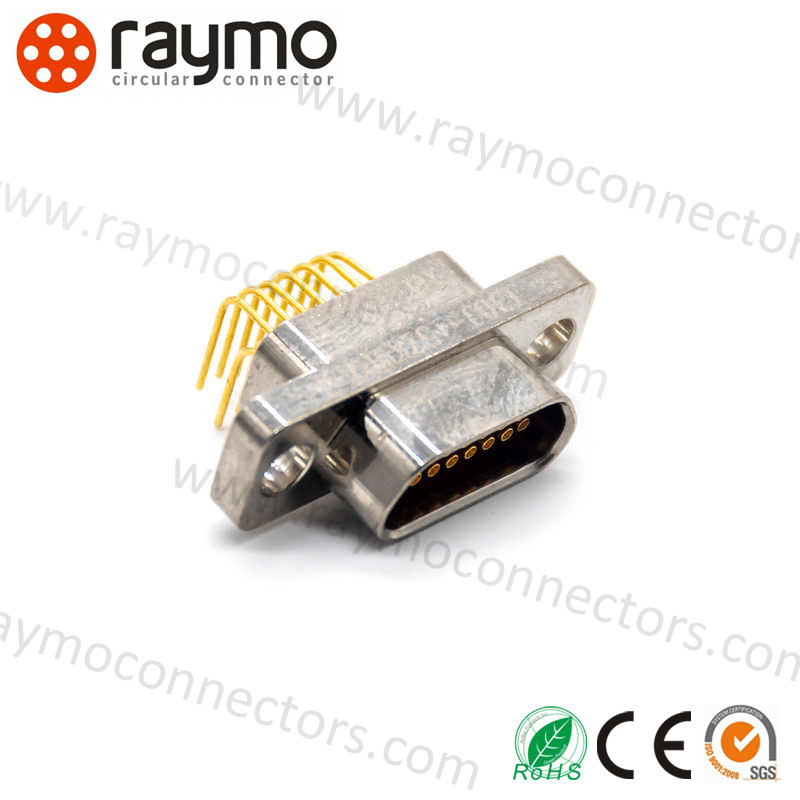

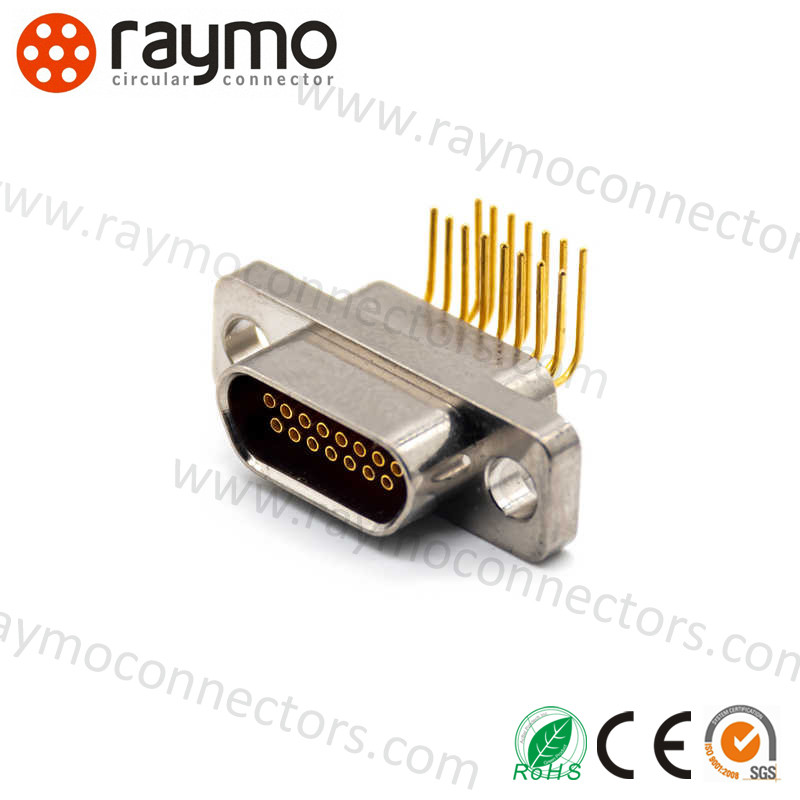

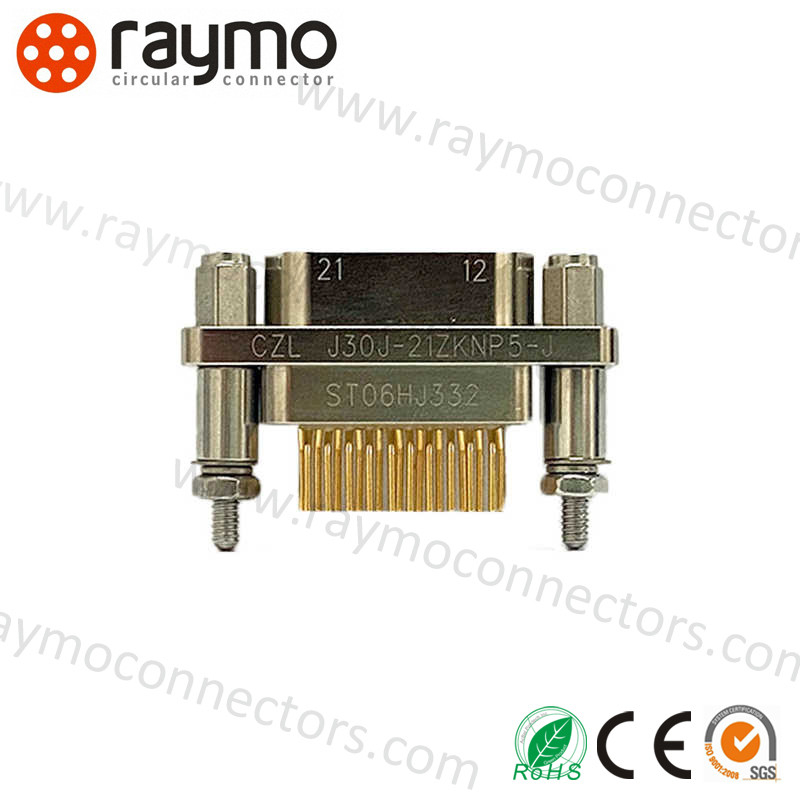

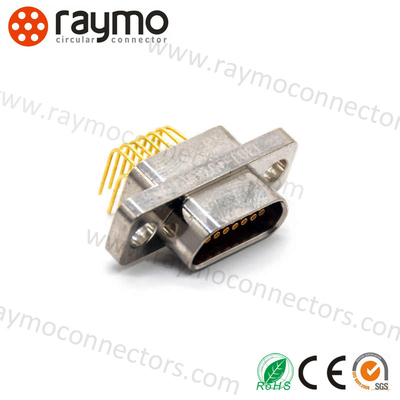

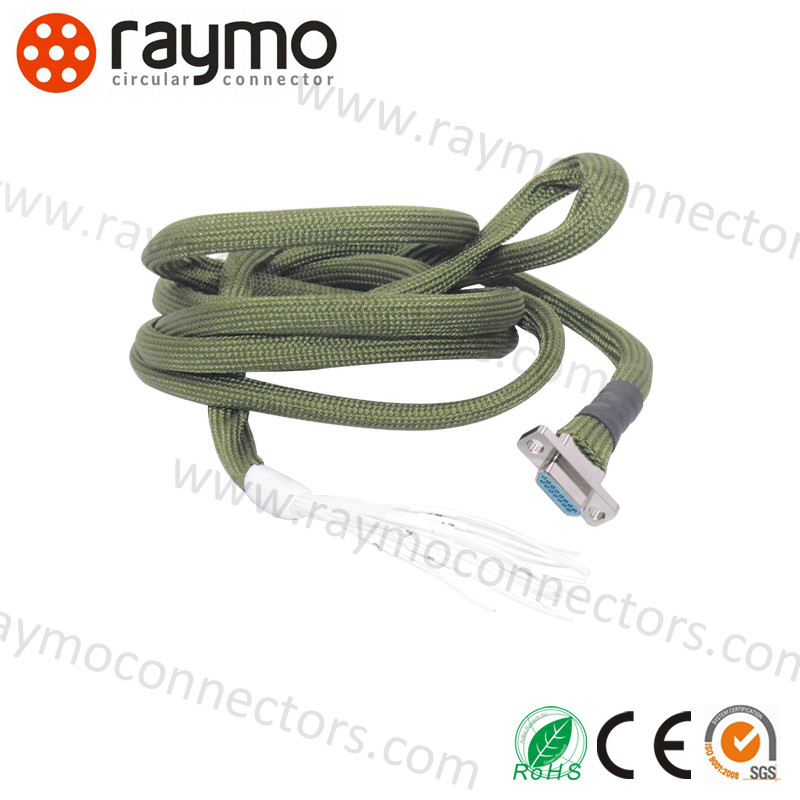

J30J-serieRechthoekige aansluiting
Vervangbaar met: MDM-SERIE /MIL-DTL-83513 /Glenair Mwdm /Amphenol serie 100 CONNECTOR
J30J-serie, (voorheen MIL-C-83513) beschrijft gepolariseerde shell, micro-miniatuur, rechthoekige elektrische connectoren met soldeer- of niet-afneembare krimpcontacten.lage contactweerstand, hoge dielectrische sterkte en uitstekende weerstand tegen schokken en trillingen, met een hoge pindichtheid, kleine afmetingen en lichtgewicht,de MIL DTL 83513-aansluiting voldoet aan de strenge eisen van verschillende toepassingen en ruwe omgevingenDe connector wordt vaak aangeduid als een Micro-D connector systeem, dat kan worden toegepast op een veelheid van systemen, waaronder luchtvaart-avionica, radars,geavanceerde technologische systemen voor soldaten, Global Positioning Systems, medische hulpmiddelen en boorgereedschappen, enz., waarbij gewicht, miniaturisatie of signaaltransmissie integriteit van het grootste belang zijn.
J30J-serie Rectangular Connector kenmerken en kenmerken
1. overeenkomend met Amerikaanse MDM-producten;
2.Nr. van contact: 9,15,21,25,31,37,51,66,69,74,100,144 kern;
3.twist pin, hoge contactdichtheid; sectieterrein van de draadkern 0,035 mm2 ∼0,2 mm2, stel voor om 0,1 mm2 ∼0 te selecteren.15 mm2; slotonderdelen van dit product van de serie worden samengesteld en geleverd samen met de producten volgens de bestelvereistenVermeld in het contract:
4..Productprestaties voldoen aan de eisen van GJB2446 (equivalent aan MIL ̊C-83513) executive enterprise standard:Q/FY QJ0001-2010
|
Omgevingstemperatuur
|
-55 ̊+125°C
|
Contactweerstand
|
≤ 10 mΩ
|
|
Relatieve luchtvochtigheid
|
+40°C tot 95%
|
Isolatiebestendige
|
≥ 5000 MΩ
|
|
trillingen
|
10 ‰ 2000 Hz 196 m/s2
|
Dielektrische weerstandspanning
|
|
|
schok
|
735 m/s2
|
Mechanisch leven
|
500 keer
|
|
totale versnelling RMS
|
23.1G
|
Instant pauze tijd
|
≤ 1 μs
|
|
huidige rating
|
3A
|
|
|
J30J-serie Rectangular Connecto delen nummering
| |
J30J |
X |
-15 |
ZK |
X |
P |
- G. |
AD |
| Hoofdcode: |
J30J |
|
|
|
|
|
|
|
| J30J-serie |
| Variaties: |
|
|
|
|
|
|
|
|
| Geen basistype van de aanduiding, |
| C-Het buitenste materiaal is tinfosforkoper en plating nikkel, |
| D-montage gat veranderd voor M2-6H, |
| M-verzegeld met lijm |
| Aantal contacten: |
|
|
15 |
|
|
|
|
|
| 9, 15, 21, 25, 31, 37, 51, 74, 100 |
| Type aansluiting en aansluiting: |
|
|
|
ZK |
|
|
|
|
| TJ-plug met pinnen, |
| ZK-vat met stopcontact, |
| TJ/ZK is de fixatiecombinatie |
| Type aansluitpunt: |
|
|
|
|
|
|
|
|
| Null-Crimp, |
| Soldaat. |
| een vermogen van niet meer dan 50 W, |
| W-rechthoek PCB-inbreng |
| Type vergrendelingsonderaansluiting: |
|
|
|
|
|
P |
|
|
| Controleer meer details in J30J vergrendeling subassemblies |
| Afwerking: |
|
|
|
|
|
|
- G. |
|
| Null- met nikkel bekleed, |
| G- met cadmium beklede schelpen |
| Verbeterd type: |
|
|
|
|
|
|
|
Een |
| A-schelp met afschrikkende vlechtkabelknipper, |
| C- Geschikt voor contact en draad is rechthoekig, |
| D-Er is een rotatieweerstandsgroef aan de grenspunt van de flenster van de schelp van het vat, |
| AD-De combinatie van variant A en D, |
| J-Het raster van PCB is 1,27×2,54 (rij*lijn), |
| De schelpflens is verbreed. |
| J30J Gemeenschappelijke reeks |
| J30J Crimp-serie |
J30J Solder S-serie |
J30J PCB's met rechtstreekse invoeging N-serie |
J30J rechtstreeks inbrengende PCB's N-J-serie |
J30J 90° Inbrengende PCB's W-serie |
J30J 90° Inbrengende PCB's W-J-serie |
| |
|
|
|
|
|
| met krimpcontacten |
met soldeercontacten |
met het raster van 2.54X2.54 |
met het raster van 1,27X2,54 (rij x lijn) |
met het raster van 2.54X2. 54 |
met het raster van 1.27X2. 54 (rij X lijn) |
J30J serie Rectangular Connecto Company
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als een professional in het ontwerpen en produceren van alle soorten connectoren en speciale kabels,hebben een rijke ervaring opgedaan in de ontwikkeling en productie van soorten kabels en de bijbehorende connectoradapterMet RED/Teradek Bond/ARRI camera kabel, Canon/Sony camera stroomkabel, SDI kabel, USB kabel, video kabel, CCD kabel...We leveren verschillende OEM / ODM diensten dienen als verschillende toepassing en vereiste.
Onze producten worden op grote schaal gebruikt in verschillende soorten harde omgevingen en toepassingen, zoals industriële besturingsapparaten, medische apparatuur, meet- en inspectieapparatuur, audio- en visuele apparatuur en mil,enz.Bovendien heeft het een uitstekende compatibiliteit met veel toonaangevende leveranciers.
We houden ons altijd aan de geest van innovatie, blijven nieuwe producten introduceren, waaronder M5, M8, M9, M12, M16, M23 en andere dataconnectoren. Met IP68, ISO9001, Rohs, CE, REACH-certificaat goedgekeurd.
