Hoogwaardige waterdichte Micro-D MIL-Spec-connectoren van de J30J-serie Dschriftelijk
Raymo J30J-serie zijn kleine, hoge dichtheid connectoren gebruikt waar standaard d-sub connectoren waren meestal gebruikt, maar de grootte en het gewicht zijn van belang.
Het is gelijkwaardig aan de micro-D-connectoren van de ITT Cannon MDM-serie MIL-DTL-83513.
Hoogwaardige waterdichte Micro-D MIL-Spec-connectoren van de J30J-seriebelangrijkste kenmerken:
-
Deze serie is gelijk aan de Amerikaanse MDM-serie;
-

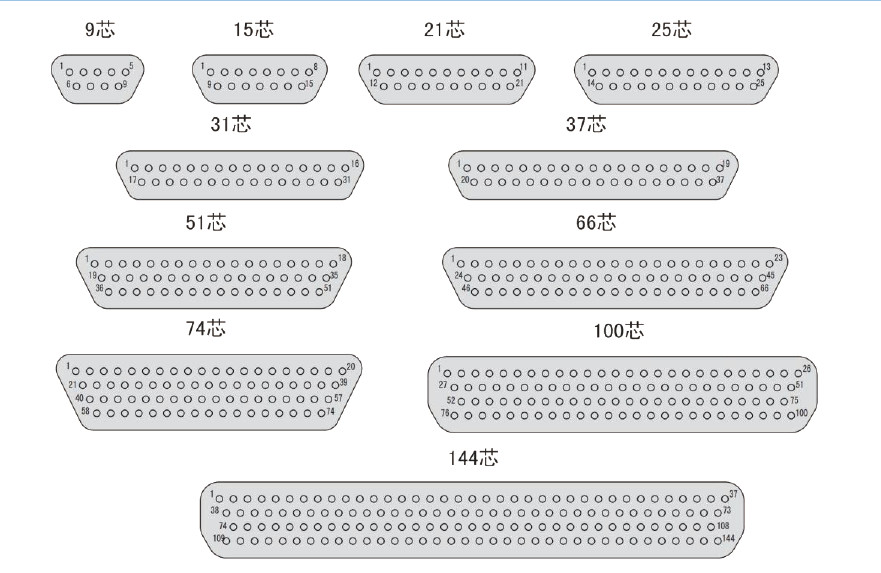

Negen soorten:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Afmetingsoppervlakte van de gekoppelde draad: 0,115 mm2;
-
Deze serie maakt gebruik van flexibele pinnen met een hoge dichtheid;
-
voldoet aan de eisen van GJB2446 Polariseerde schil, micro-miniatuur rechthoekige elektrische connector algemene specificatie (gelijk aan MIL-C-83513);
Hoogwaardige waterdichte Micro-D MIL-Spec-connectoren van de J30J-serieParameter
|
Categorie
|
Micro-D-connectoren van de ITT Cannon MDM-serie
|
|
Deelnummer
|
J30J-15TJ
|
|
Type aansluiting
|
Steek
|
|
Oriëntatie
|
Hermetische vierkante flenzen
|
|
Contacttype
|
Mannelijke pin
|
|
Aantal posities
|
15
|
|
Montage-type
|
Montage van het paneel
|
|
Beëindiging van contact
|
Soldeer
|
|
Beschermingscategorie
|
IP67
|
Hoogwaardige waterdichte Micro-D MIL-Spec-connectoren van de J30J-serietechnische prestaties
|
Testspanning
|
600 Vac a t son niveau
150 Vac op 70.000 voet (23410 meter)
|
|
Huidige rating
|
3 Ampo
|
|
Contactweerstand
|
Maximaal 8 milliohm bij 3 ampère
Maximaal 10 milliohns bij 1 milliampere:ML-STD-202 methode 307
|
|
Isolatieweerstand
|
5000 megaohm minimaal bij 500 Vdo
|
|
Magnetische doorlaatbaarheid
|
2.0μ ((connectoren minder hardware)
|
|
Thermisch vacuüm
|
per NASA SP-R-0022 (alleen ruimteklasse)
|
|
Het paringsleven
|
Minimaal 500 cycli
|
|
Zoutsproei
|
48 uur ML-STD-1344 Methode 1001 Voorwaarde B
|

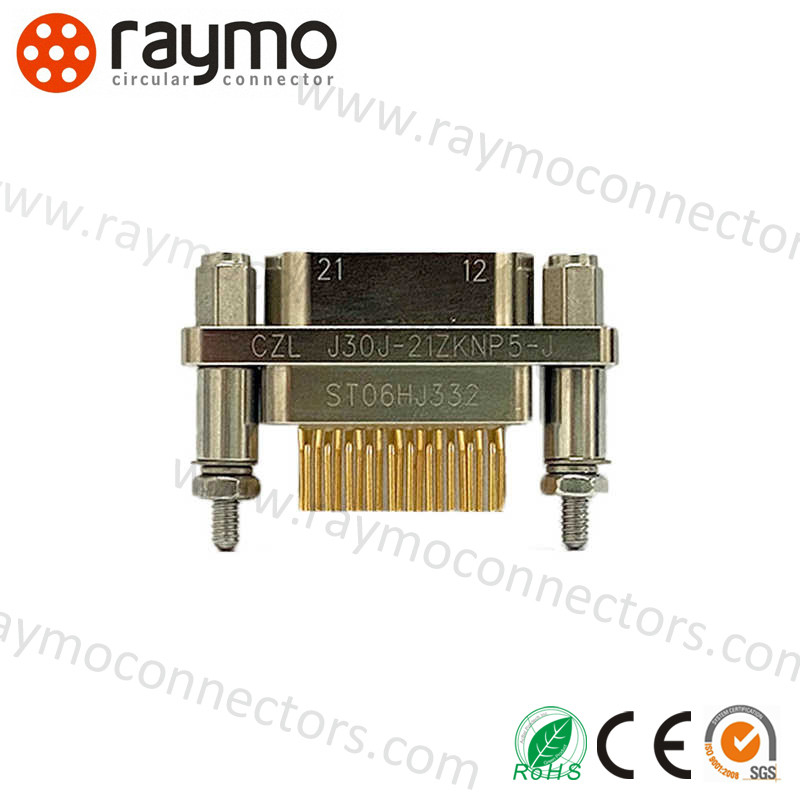

Hoogwaardige waterdichte Micro-D MIL-Spec-connectoren van de J30J-seriefoto's
Hoogwaardige waterdichte Micro-D MIL-Spec-connectoren van de J30J-serieToepassing
* Avionica, radars
* Raketten en geleidingssystemen
* Telecommunicatiesystemen
* Navigatiesystemen
* Onderzoekscentra
