Hoge prestaties waterdichte J30J Serie Micro-D Standaard Connectoren DBeschrijving
Raymo J30J serie zijn kleine, high-density connectoren die worden gebruikt waar standaard d-sub connectoren doorgaans werden gebruikt, maar waar grootte en gewicht van belang zijn.
Het is equivalent aan de ITT Cannon MDM serie D83513 micro-D connectoren.
Hoge prestaties waterdichte J30J Serie Micro-D Standaard Connectoren belangrijkste kenmerken:
-
Deze serie is equivalent aan de Amerikaanse MDM serie;
-

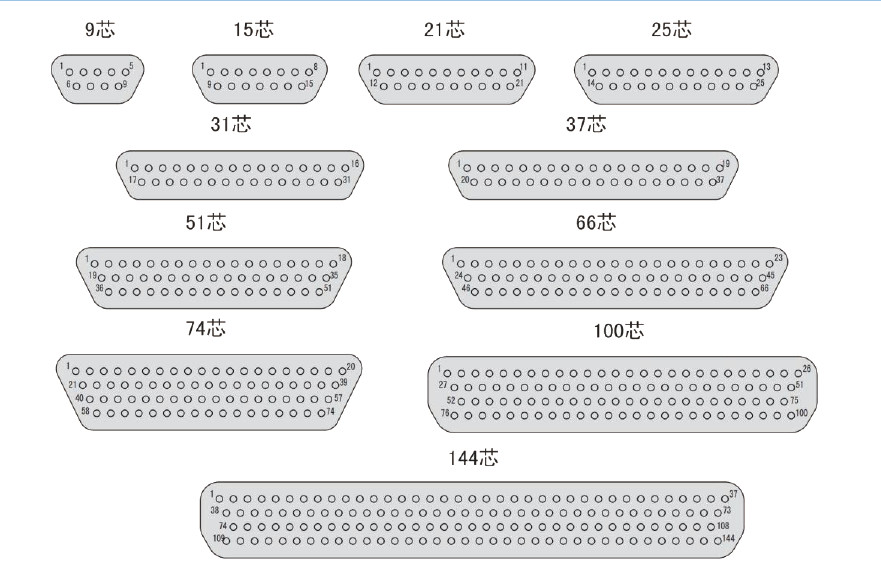

Negen types: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Aangesloten draadsectie: 0,1~15 mm2
-
Deze serie maakt gebruik van high-density flexibele pinnen;
-
Voldoet aan de eisen van GJB2446 “Gepolariseerde behuizing, micro miniatuur rechthoekige elektrische connector algemene specificatie” (equivalent aan D83513);
Hoge prestaties waterdichte J30J Serie Micro-D Standaard Connectoren Parameter
| Categorie | ITT Cannon MDM serie micro-D connectoren |
| Onderdeelnummer | J30J-15TJ |
| Connector Type | Stekker |
| Oriëntatie | Hermetische vierkante flens |
| Contact Type | Mannelijke Pin |
| Aantal Posities | 15 |
| Montage Type | Paneelmontage |
| Contact Afsluiting | Soldeer |
| Beschermingsgraad | IP67 |
Hoge prestaties waterdichte J30J Serie Micro-D Standaard Connectoren technische prestaties
| Testspanning | 600 Vac op zeeniveau
150 Vac op 70.000 voet (23410 meter) |
| Stroomsterkte | 3 Ampère |
| Contactweerstand | ’8 milliohm maximaal bij 3 ampère
10 milliohm maximaal bij 1 milliampère: ML-STD-202 Methode 307 |
| Isolatieweerstand | 5000 megaohm minimaal bij 500 Vdc |
| Magnetische Permeabiliteit | 2.0μ (connectoren zonder hardware) |
| Thermisch Vacuüm | volgens NASA SP-R-0022 (alleen ruimteklasse) |
| Koppelingslevensduur | 500 cycli minimaal |
| Zoutnevel | 48 uur ML-STD-1344 Methode 1001 Conditie B |

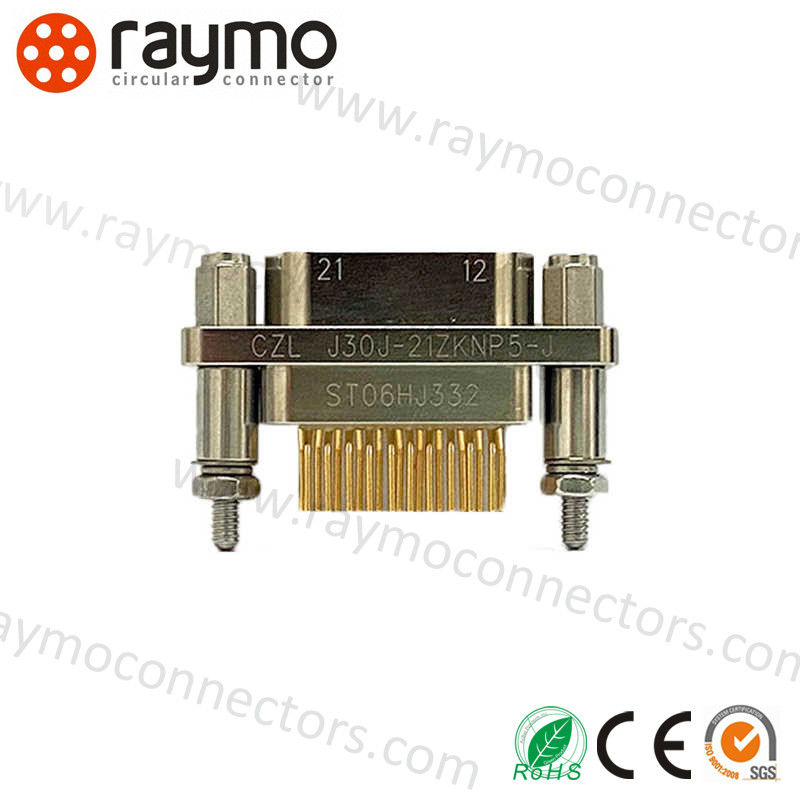

Hoge prestaties waterdichte J30J Serie Micro-D Standaard Connectoren foto's
Hoge prestaties waterdichte J30J Serie Micro-D Standaard Connectoren Toepassing
* Avionica, radars
* Raketten en geleidingssystemen
* Telecommunicatiesystemen
* Navigatiesystemen
* Onderzoekscentra
