| Plaats van herkomst: | China |
|---|---|
| Merknaam: | RAYMO |
| Certificering: | CE/ROHS/REACH/SGS/ISO9001 |
| Modelnummer: | ONЦ-БС-1-19/18-B1-1-B |
| Min. bestelaantal: | 1 stuks |
| Prijs: | 5.6-20.3 |
| Verpakking Details: | PE-zak en karton |
| Levertijd: | 5 tot 7 werkdagen |
| Levering vermogen: | 50000 stuks/maand |
| Naam van het prct: | OHS-serie bajonet ultra-kleine connector | Contactpersonen: | 4.7.10.19.32.50 |
|---|---|---|---|
| Grootte van de schelp: | 10.12.14.18.22.27 | Schelpenmateriaal: | Anodisatie van het oppervlak van aluminiumlegeringen |
| Verbindingsmethode: | Bayonetverbinding | Contactmateriaal: | koperen legering met goud/zilververzetting |
| Isolator: | Bakeliet | Terminal: | Soldeer |
| Omgevingstemperatuur: | -60 tot +200 °C | Levenscyclus: | 500 keer |
| Markeren: | ONЦ-БС-1(2) Serie Bayonet Ultra-kleine connector,19pin OHS-aansluiting voor mannelijke stopcontact,ONЦ-БС-1-19/18-B1-1-B |
||

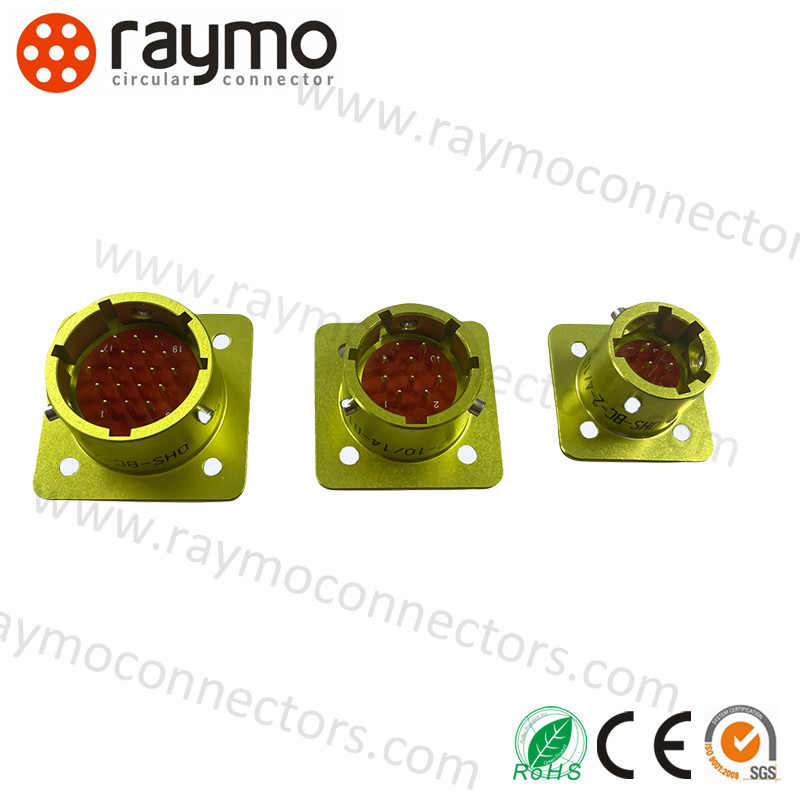

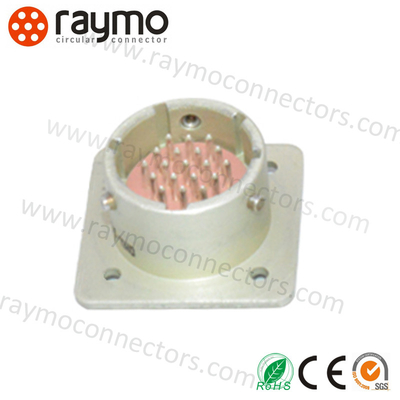

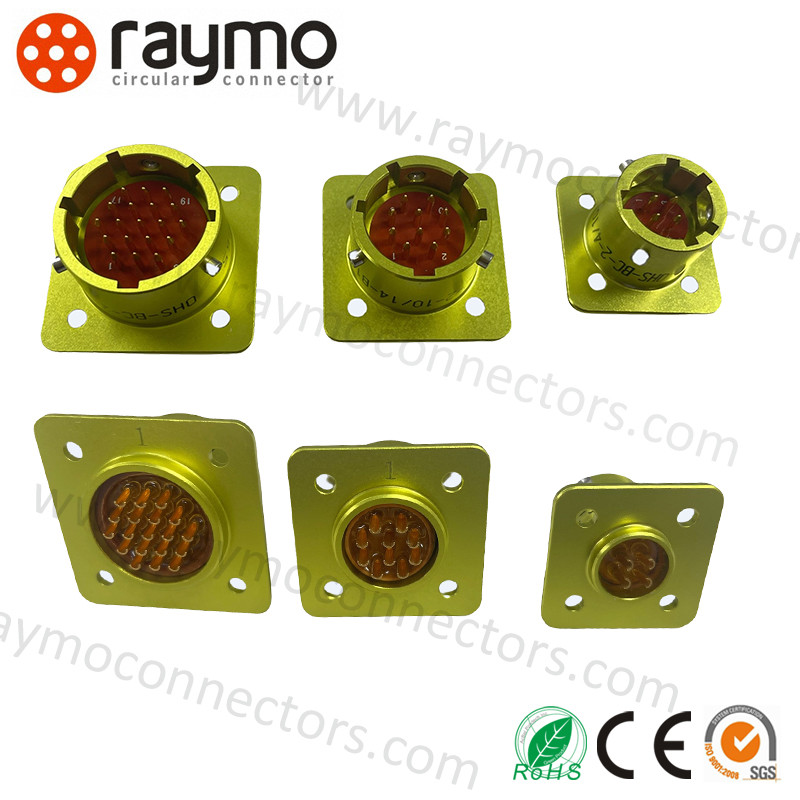

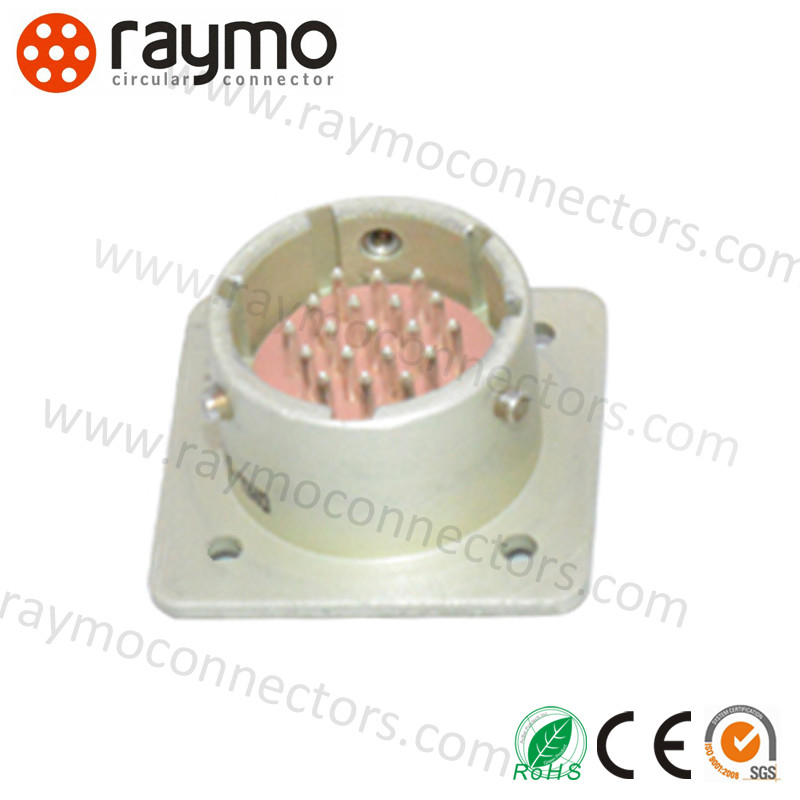

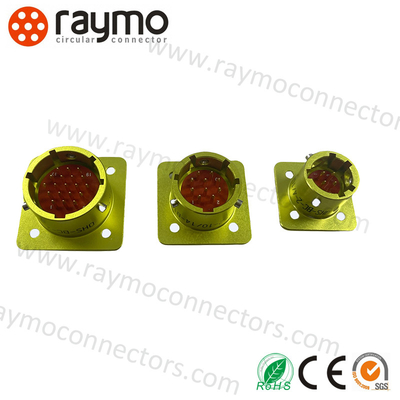

ONC-БС-1(2) cirkelvormige elektrische connector van de OHS-serie, de verbindingsmethode is gebaseerd op een bajonetverbinding, de verbindingsvorm van het contactdeel is gelast,het prct heeft de kenmerken van een snelle aansluiting en scheiding, kleine afmetingen, hoge dichtheid, goede milieubeheersing, hoge betrouwbaarheid, het stopcontact zonder staart bevestiging, de stekker kan een rechte plastic staart bevestiging, geschikt voor DC AC circuit.
Tegelijkertijd kan het worden gemonteerd en uitgewisseld met de originele onderdelen van de Russische serie ОНЦ-БС-1 ((2).
OONC-BM- en OONC-BS-verbindingen met handverbinding, met een lage frequentie, cilindrisch, met een interne omvang, met een bionettenverbinding, die ketens met een belasting tot 71A en 250V verbinden.De ONS-BM heeft een diameter van 10 mm.De OONC-BS-verbindingen zijn voorzien van een behuizingsdiameter van 14 mm, 18 mm, 22 mm, 22 mm, en kunnen bestaan uit 10 tot 102 verbindingen met een diameter van 0,6 mm.En kunnen van 10 tot 32 contacten met een diameter van 1 t tellen.De wiel is het dichtste onderdeel van de aansluiting en de rooster, het dichtste onderdeel van de kabel.Voor verbetering van de kwaliteit van de verbinding in de constructie van de verbindingen is voorzien in bevestiging met behulp van sponsen. De volledige beschrijving van de markingen van de ontstekers ONC-BM, ONC-BS zie onderstaande tabel met de belangrijkste kenmerken. De garantie van de door ons bedrijf geleverde ontstekers ONC-BM, ONC-BS bedraagt 2 jaar.Het wordt onderbouwd door de nodige kwaliteitsdocumenten.De definitieve prijs van de aansluitingen van ONC-BM, ONC-BS hangt af van de hoeveelheid, de levertijd, de fabrikant, het land van herkomst en de betalingsvorm.
| Indicator | Waarde |
| Contactweerstand | ≤ 5mΩ |
| Isolatieweerstand | ≥ 1000 MΩ (onder normale omstandigheden) |
| Omgevingstemperatuur | - 60°C tot 85°C |
| Vibratie | 1-5000HZ 20g |
| Gevolgen | 1000 g (eenmaal); 100 g (meervoudig); |
| Contactdiameter | Φ1,0 mm |
| Mechanisch leven | 250 keer insluiten en losmaken |
| Werktijden | 5000 uur |
| Shell standaard Grootte | Contactnummer | Werkstroom met enkel contact (A) | Totale stroom (A) | Werkspanning ((V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| Gezondheidszorg | B. | C | 1(2) | 4(10) | B (((P) | 1(2) | 1(2,3) | B. |
| Circulaire | Bajonet | Ultra-klein | 1 Zilveren, 2 Gouden | Contactnummer / standaardgrootte van de schelp | B - Vierkante receptacle (pin), P - Circulaire stekker (sokket) | 1. zonder staart bevestiging 2. met niet-geschermd rechtstaart bevestiging | Sleutelpositie | Alle weer |
| Russisch deel nr. | RAYMO deel nr. | Amfenol deel nr. |
| ONЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ONЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ONЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ONЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ONЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ONЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| Russisch deel nr. | RAYMO deel nr. | Amfenol deel nr. |
| ONЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ONЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ONЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ONЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ONЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ONЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als een professional in het ontwerpen en prceren van alle soorten connectoren en speciale kabels,hebben een rijke ervaring opgedaan in de ontwikkeling en prctie van soorten kabels en de bijbehorende connectoradapterMet RED/Teradek Bond/ARRI camera kabel, Canon/Sony camera stroomkabel, SDI kabel, USB kabel, video kabel, CCD kabel...We leveren verschillende OEM / ODM diensten dienen als verschillende toepassing en vereiste.
Onze prcten worden veel gebruikt in verschillende soorten harde omgevingen en toepassingen, zoals industriële besturingsapparaten, medische apparatuur, meet- en inspectieapparatuur,audio & visuele apparatuur en militaireBovendien heeft het een uitstekende compatibiliteit met veel toonaangevende leveranciers.
We houden ons altijd aan de geest van innovatie, blijven nieuwe prcten intrceren, waaronder M5, M8, M9, M12, M16, M23 en andere dataconnectoren. Met IP68, ISO9001, Rohs, CE, REACH-certificaat goedgekeurd.
We bieden uitgebreide technische ondersteuning en service voor onze Circular Push Pull Connectors.
Ons team is beschikbaar om klanten te helpen met installatie, probleemoplossing en reparaties.We bieden ook hulp en training ter plaatse om ervoor te zorgen dat klanten het prct optimaal kunnen gebruiken.
We zijn toegewijd aan het leveren van uitstekende klantenservice en ons team is 24/7 beschikbaar om vragen te beantwoorden of technische ondersteuning te bieden.
Wij bieden ook een breed scala aan naverkoopdiensten, zoals garantieverlengingen en prctupgrades.
Als u vragen heeft of hulp nodig heeft, aarzel dan niet om contact met ons op te nemen.
Kan ik een monster krijgen?
Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren. Sommige monsters zijn gratis, en sommige monsters moeten vooraf worden betaald en de kosten worden na verdere bestelling terugbetaald.
Q2. Hoe zit het met de prctietijd?
We hebben voorraad, snelle levering onder de 5000 stuks.
Q3. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
We verzenden vaak per DHL, UPS, FedEx, TNT, SF of EMS. Het duurt meestal 3-5 dagen om te arriveren.
Is het OEM beschikbaar?
Ja. We hebben rijke ervaring en een goede mogelijkheid om uw ontwerp en idee in een echt prct te zetten, normaal gesproken duurt het ongeveer 20 tot 30 dagen voor een nieuw prct van vormontwerp tot eindprctie.
Alle connectoren kunnen worden aangepast aan de wensen van de klant!
