ОНЦ-БС-1(2) Serie Bajonet Ultra-kleine Connector Shell Maat 14 10 Pin Vrouwelijke Plug-ОНЦ-БС-1-10/14-P1-1-В

Prct Beschrijving MilitairОНЦ-БС-1(2) CONNECTOREN:

ОНЦ-БС-1(2)

OHS serie bajonet ultra-kleine connectoren gebruiken voornamelijk Russische connectortechnologie. Dit type connector wordt veel gebruikt in DC- en AC-circuits van verschillende elektrische, radio- en besturingsinstrumenten. Het bestaat uit stekkers en contactdozen, met multi-level sleutelposities voor installatie. De koppelingsmodus van de connector is van het bajonettype. De contactdoos heeft geen staartbevestiging en de stekker heeft een rechte plastic staartbevestiging. Tegelijkertijd kan deze worden gecombineerd en uitgewisseld met de originele onderdelen van de Russische ОНЦ-БС-1(2) serie.

Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленения соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителя䑖: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполненияв
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).

CONNECTOR TYPE	Receptacle
CONTACT TYPE	Male
NUMBER OF POSITIONS	10Pin
SHELL SIZE	14
CONTACT MATERIAL	Copper Alloy Gold/Silver Plating
INSULATING MATERIALS	PPS
SHELL MATERIAL	Aluminum Alloy Surface Anodized Treatment, Zinc Alloy Nickel Plating (Industrial Grade)
CONTACT SIZE	Φ1.0
MAXIMUM CURRENT PER CONTACT	3.0A
SUM OF CURRENTS	30A
RATED VOLTAGE	250V
CONTACT RESISTANCE	≤5MΩ
CONTACT TERMINATION	Solder
FASTENING TYPE	Bayonet connection
NUMBER OF INSERTIONS AND REMOVALS	250
OPERATING TEMPERATURE	-60℃ – +85℃

Prcts photos

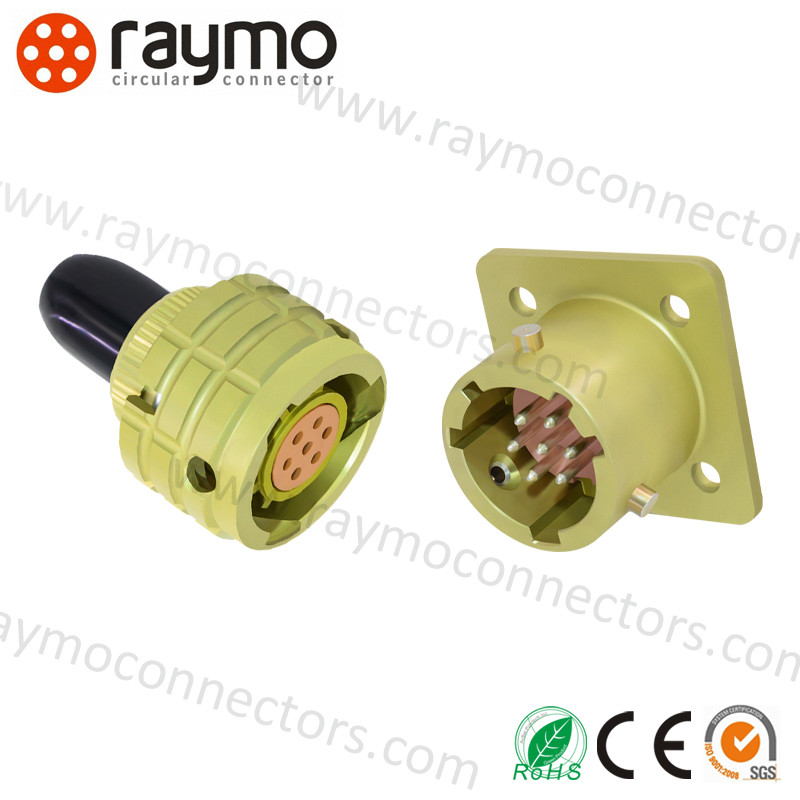

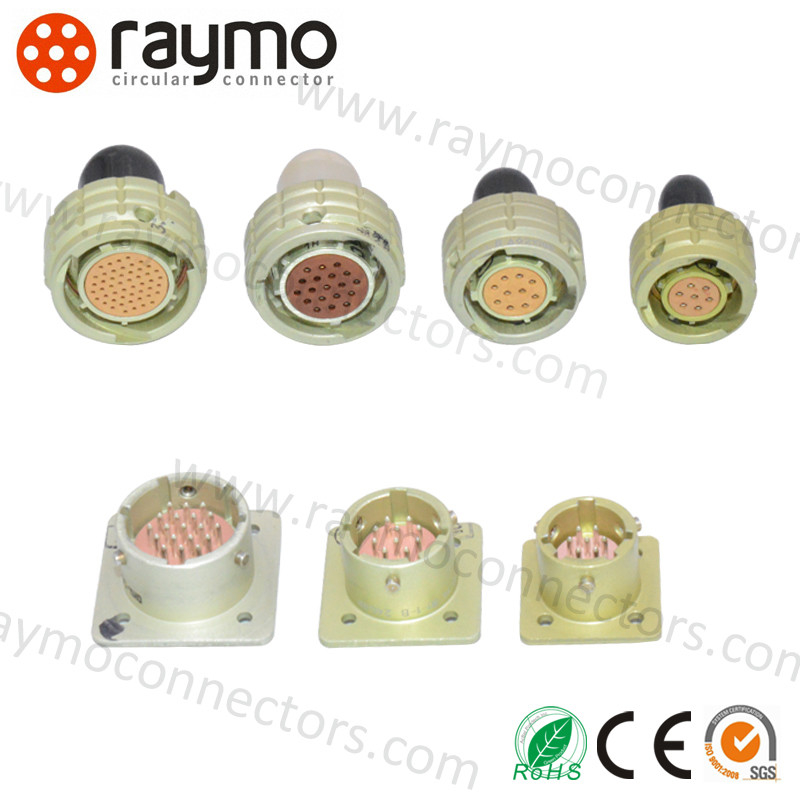

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Grootte 10pin Vrouwelijke stekker ОНЦ-БС-1-10/14-Р12-1-В 0

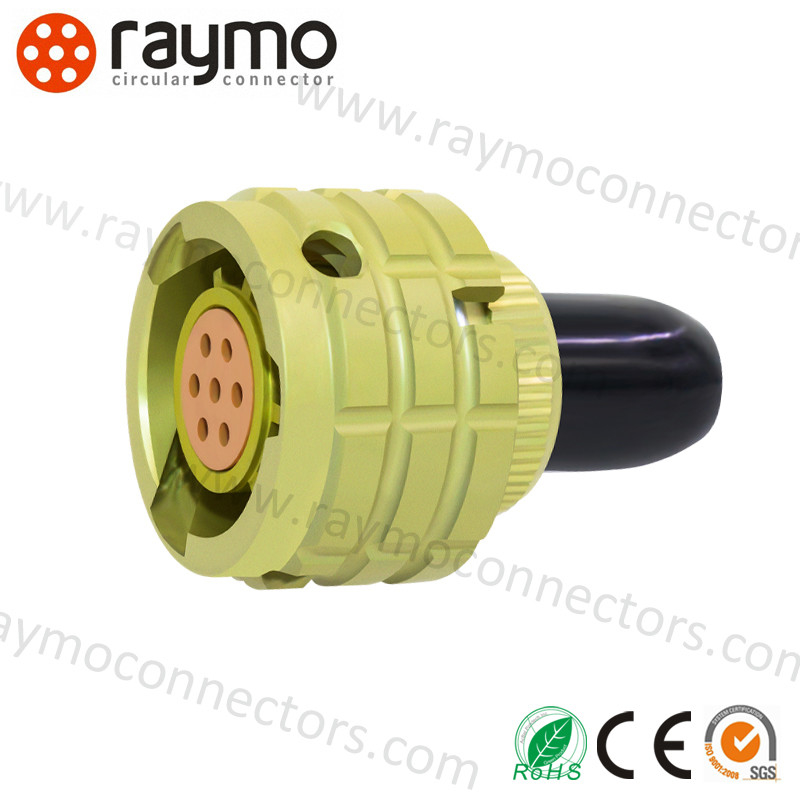

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Grootte 10pin Vrouwelijke stekker ОНЦ-БС-1-10/14-Р12-1-В 1

Prcts Datesheet

OHS serie ultra-kleine elektrische connector
1. Technische indicatoren
Indicator	Waarde
Contactweerstand	≤5mΩ
Isolatieweerstand	≥1000MΩ (Onder normale omstandigheden)
Omgevingstemperatuur	- 60°C~85°C
Trillingen	1-5000HZ 20g
Impact	1000g(eenmalig);100g(meerdere keren);
Contactdiameter	Φ1.0mm
Mechanische levensduur	250 keer in- en uitpluggen
Werktijden	5000 uur
Garantie	15 jaar

2. Werkstroom, Bedrijfsspanning
Shell standaard maat	Contactnummer	Enkel contact werkstroom (A)	Totale stroom (A)	Bedrijfsspanning (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Russisch onderdeelnummer	Chinees onderdeelnummer
ОНЦ-БС-1-4/10-В1-1-В	OHS-BC-1-4/10-B1-1-В
ОНЦ-БС-1-7/12-В1-1-В	OHS-BC-1-7/12-B1-1-В
ОНЦ-БС-1-10/14-В1-1-В	OHS-BC-1-10/14-B1-1-В
ОНЦ-БС-1-19/18-В1-1-В	OHS-BC-1-19/18-B1-1-В
ОНЦ-БС-1-32/22-В1-1-В	OHS-BC-1-32/22-B1-1-В
ОНЦ-БС-1-50/27-В1-1-В	OHS-BC-1-50/27-B1-1-В

Russisch onderdeelnummer	Chinees onderdeelnummer
ОНЦ-БС-1-4/10-Р12-1-В	OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В	OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В	OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В	OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В	OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В	OHS-BC-1-50/27-P2-1-В

FAQ

FAQ van Russische OHS Connector

1.Kan ik een voorbeeld bestellen?
Ja, welkom voorbeeld bestelling van Russische 2PM Connector om de kwaliteit te testen en te controleren.

2. Wat zijn uw betalingsvoorwaarden?
Meestal accepteren we T / T, voor reguliere bestellingen zijn de betalingsvoorwaarden 30% aanbetaling, het saldo betaald voor verzending.

3. Wat is de doorlooptijd?
Het duurt meestal 10 dagen na ontvangst van de aanbetaling.

4.Wat zijn uw verpakkingsvoorwaarden?
Het wordt eerst verpakt in een plastic zak en vervolgens in een kleine doos, en uiteindelijk in grote neutrale dozen.

5.Hoe lang is de garantieperiode
Een jaar na levering.

label:

Plaats van herkomst:	China
Merknaam:	RAYMO
Modelnummer:	ONC-БС-1(2)

Min. bestelaantal:	5
Prijs:	USD25
Levertijd:	5-8 weken
Betalingscondities:	T/t
Levering vermogen:	2000pcs
