ОНЦ-БС-1(2) Serie Bajonet Ultra-kleine Connector Shell Maat 12 7 Pin Mannelijke Socket-ОНЦ-БС-1-7/12-B1-1-B

Prct Beschrijving MilitairОНЦ-БС-1(2) CONNECTOREN:

ОНЦ-БС-1(2)

OHS-serie bajonet ultra-kleine connectoren gebruiken voornamelijk Russische connectortechnologie. Dit type connector wordt veel gebruikt in DC- en AC-circuits van verschillende elektrische, radio- en besturingsinstrumenten. Het bestaat uit stekkers en contactdozen, met meerlaagse sleutelposities voor installatie. De koppelingsmodus van de connector is van het bajonettype. De contactdoos heeft geen staartbevestiging en de stekker heeft een rechte plastic staartbevestiging. Tegelijkertijd kan deze worden gecombineerd en uitgewisseld met de originele onderdelen van de Russische ОНЦ-БС-1(2)-serie.

Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочленения соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполненияв
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).

CONNECTOR TYPE	Receptacle
CONTACT TYPE	Mannelijk
NUMBER OF POSITIONS	7 Pin
SHELL SIZE	12
CONTACT MATERIAL	Koperlegering Goud/Zilver Plating
INSULATING MATERIALS	PPS
SHELL MATERIAL	Aluminiumlegering Oppervlak Geanodiseerde Behandeling, Zinklegering Nikkel Plating (Industriële Kwaliteit)
CONTACT SIZE	Φ1.0
MAXIMUM CURRENT PER CONTACT	3.1A
SUM OF CURRENTS	22A
RATED VOLTAGE	250V
CONTACT RESISTANCE	≤5MΩ
CONTACT TERMINATION	Solderen
FASTENING TYPE	Bajonetverbinding
NUMBER OF INSERTIONS AND REMOVALS	250
OPERATING TEMPERATURE	-60℃ – +85℃

Prcts foto's

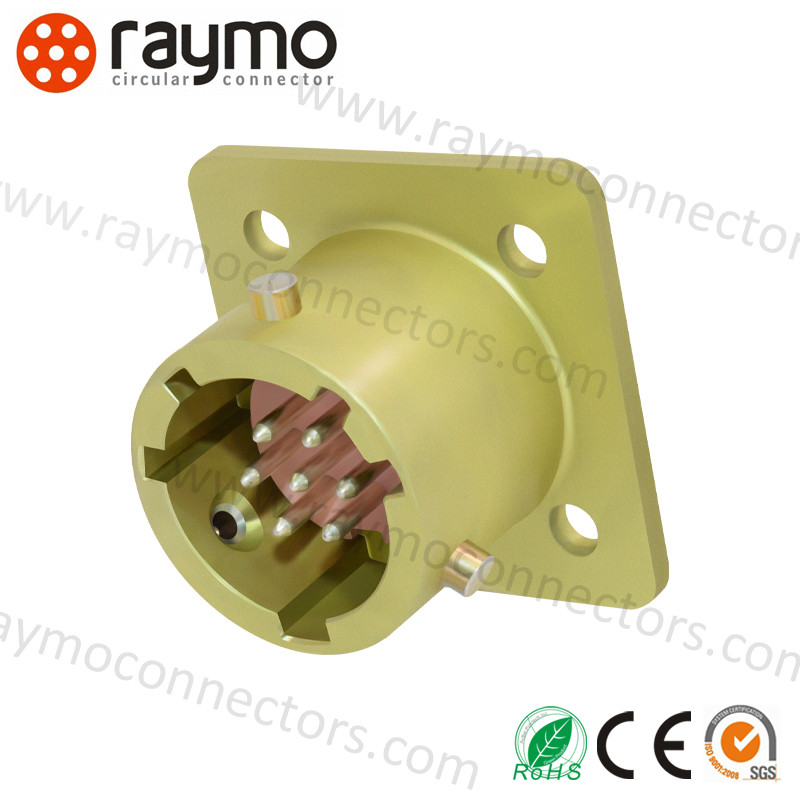

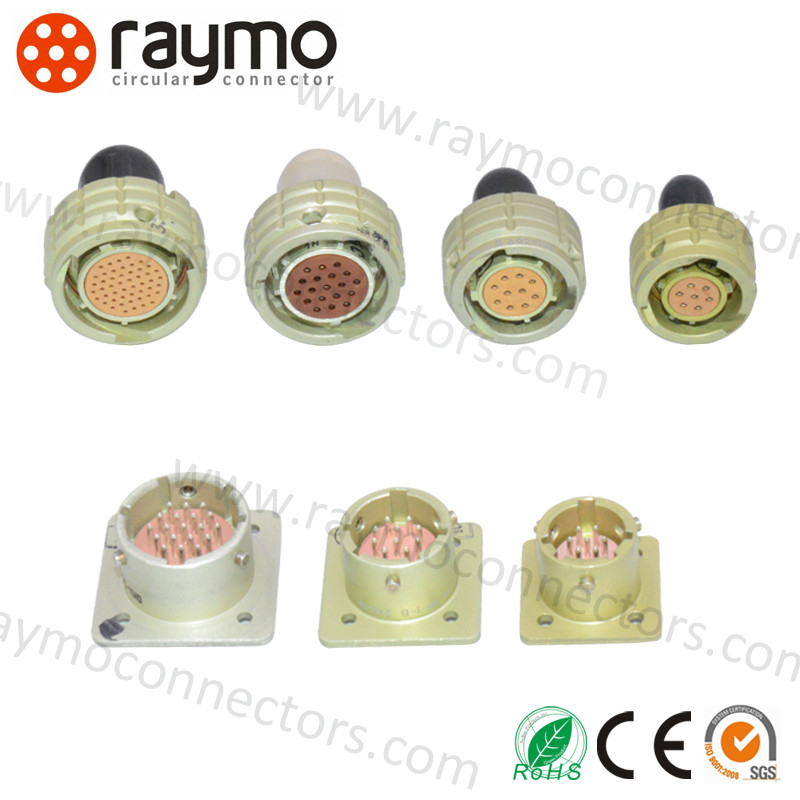

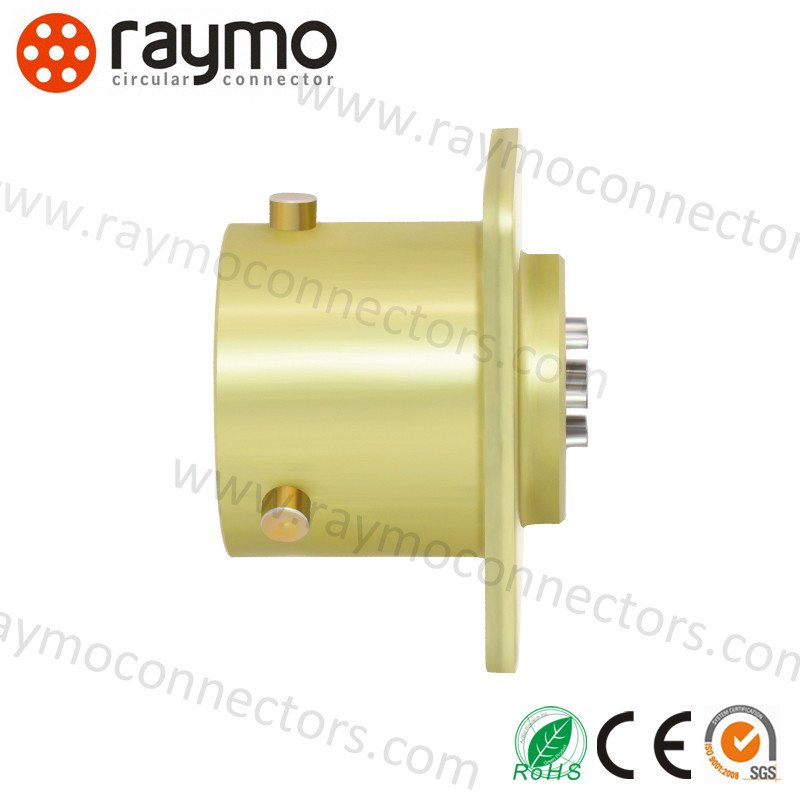

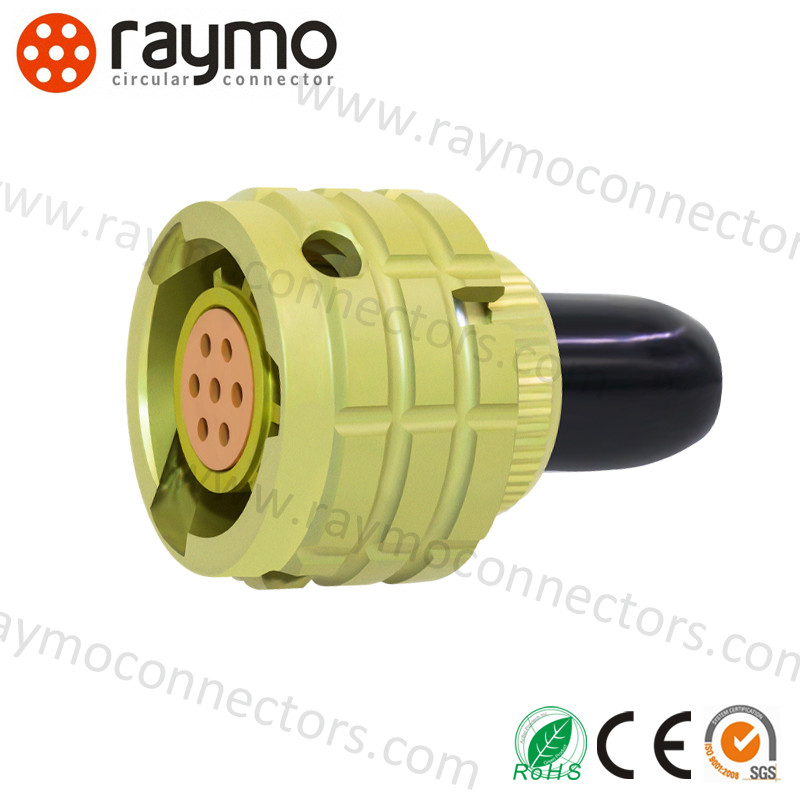

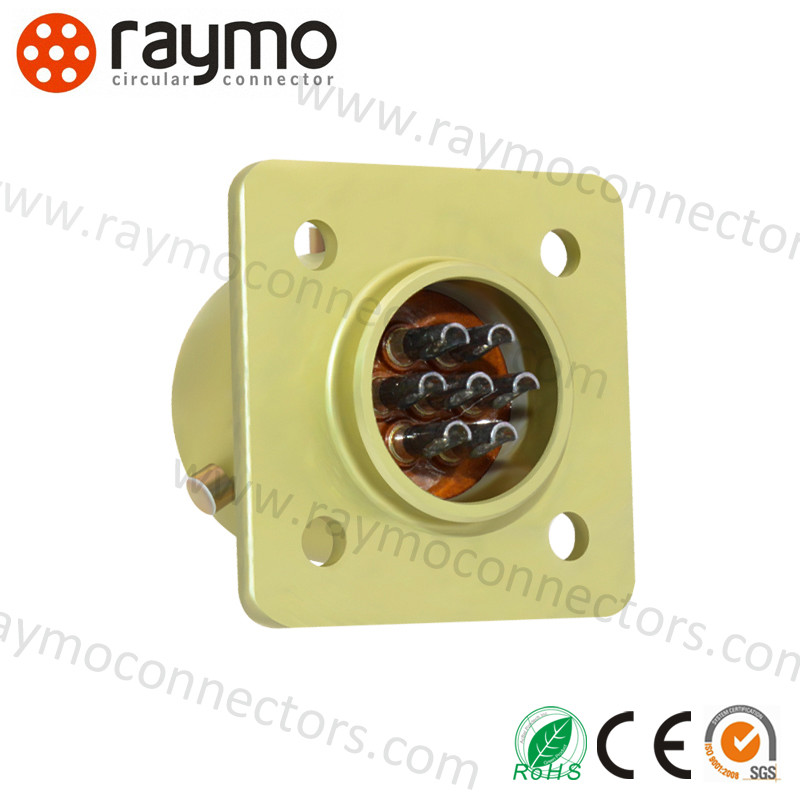

ONЦ-БС-1(2) Serie Bayonet Ultra-kleine connector Shell Grootte 12 7 Pin Mannelijke Socket-ОНЦ-БС-1-7/12-B1-1-B 0

Prcts Datasheet

OHS-serie ultra-kleine elektrische connector
1. Technische indicatoren
Indicator	Waarde
Contactweerstand	≤5mΩ
Isolatieweerstand	≥1000MΩ (Onder normale omstandigheden)
Omgevingstemperatuur	- 60°C~85°C
Trilling	1-5000HZ 20g
Impact	1000g(eenmalig);100g(meerdere keren);
Contactdiameter	Φ1.0mm
Mechanische levensduur	250 keer in- en uitpluggen
Werktijden	5000 uur
Garantie	15 jaar

2. Werkstroom, Bedrijfsspanning
Shell standaard maat	Contactnummer	Enkel contact werkstroom (A)	Totale stroom (A)	Bedrijfsspanning (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Russisch onderdeelnummer	Chinees onderdeelnummer
ОНЦ-БС-1-4/10-В1-1-В	OHS-BC-1-4/10-B1-1-В
ОНЦ-БС-1-7/12-В1-1-В	OHS-BC-1-7/12-B1-1-В
ОНЦ-БС-1-10/14-В1-1-В	OHS-BC-1-10/14-B1-1-В
ОНЦ-БС-1-19/18-В1-1-В	OHS-BC-1-19/18-B1-1-В
ОНЦ-БС-1-32/22-В1-1-В	OHS-BC-1-32/22-B1-1-В
ОНЦ-БС-1-50/27-В1-1-В	OHS-BC-1-50/27-B1-1-В

Russisch onderdeelnummer	Chinees onderdeelnummer
ОНЦ-БС-1-4/10-Р12-1-В	OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В	OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В	OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В	OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В	OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В	OHS-BC-1-50/27-P2-1-В

FAQ

FAQ van Russische OHS Connector

1.Kan ik een voorbeeld bestellen?
Ja, welkom voorbeeld bestelling van Russische 2PM Connector om de kwaliteit te testen en te controleren.

2. Wat zijn uw betalingsvoorwaarden?
Meestal accepteren we T / T. Voor reguliere bestellingen zijn de betalingsvoorwaarden 30% aanbetaling, het saldo betaald vóór verzending.

3. Wat is de doorlooptijd?
Het duurt meestal 10 dagen na ontvangst van de aanbetaling.

4.Wat zijn uw verpakkingsvoorwaarden?
Het wordt eerst verpakt in een plastic zak, en dan in een kleine doos, en tenslotte in grote neutrale dozen.

5.Hoe lang is de garantieperiode
Een jaar na levering.

label:

Plaats van herkomst:	China
Merknaam:	RAYMO
Modelnummer:	ONC-БС-1(2)

Min. bestelaantal:	5
Prijs:	USD25
Levertijd:	5-8 weken
Betalingscondities:	T/t
Levering vermogen:	2000pcs
