Thuis ProductenMilitaire cirkelverbindingenONC-BS-1 2 Serie Ultra-kleine bajonetconnector Schelp Grootte 12 7 Pin Mannelijke stopcontact voor industriële machines ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Serie Ultra-kleine bajonetconnector Schelp Grootte 12 7 Pin Mannelijke stopcontact voor industriële machines ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Basisinformatie
Plaats van herkomst: China
Merknaam: RAYMO
Modelnummer: ONC-БС-1(2)
Min. bestelaantal: 5
Prijs: USD25
Levertijd: 5-8 weken
Betalingscondities: T/t
Levering vermogen: 2000pcs
Contact nu
Markeren:

7 pin bajonet aansluiting

,

Bayonetverbinding voor industriële machines

,

ONC-BS-1 2 serie bajonettenconnector



ONTS-BS-1(2) Serie Bajonet Ultra-kleine Connector Schaal Maat 12 7 Pin Male Socket-ONTS-BS-1-7/12-B1-1-B



Prct Beschrijving Industrieel ONTS-BS-1(2) CONNECTOREN:



ONTS-BS-1(2)



OHS-serie bajonet ultra-kleine connectoren nemen voornamelijk Russische connectortechnologie over. Dit type connector wordt veel gebruikt in DC- en AC-circuits van diverse elektrische, radio- en besturingsinstrumenten. Het bestaat uit stekkers en stopcontacten, met meerlaagse sleutelposities voor installatie. De koppelingsmodus van de connector is bajonet type. Het stopcontact heeft geen staartbevestiging en de stekker heeft een rechte plastic staartbevestiging. Tegelijkertijd kan het worden gematcht en uitgewisseld met de originele onderdelen van de Russische ONTS-BS-1(2) serie.

Connectoren ONTS-BS-1(2) zijn bedoeld voor gebruik in elektrische circuits van gelijkstroom,
wisselstroom (vaak tot 3 MHz) en pulserende stromen.
Connectoren ONTS-BS-1(2) bestaan uit een hermetische plug en niet-hermetische kabel
stopcontacten voor bulkmontage, met meerassige polarisatie van de behuizing, die
vermijdt ongeautoriseerde aansluiting.
Aansluiting van connectoren is van het bajonettype.
De stekkers worden zonder behuizing geproduceerd, de stopcontacten met een rechte plastic behuizing.
De contactconfiguraties, het aantal en de diameters van de contacten worden weergegeven in tabel 1.
Contactcoating in connectoren: ONTS-BS-1 - zilver, ONTS-BS-2 - goud.
Connectoren worden geproduceerd voor interne montage in klimaatbestendige toepassingen
conform de technische specificaties BR0.364.030 TU, (toepassing "5").

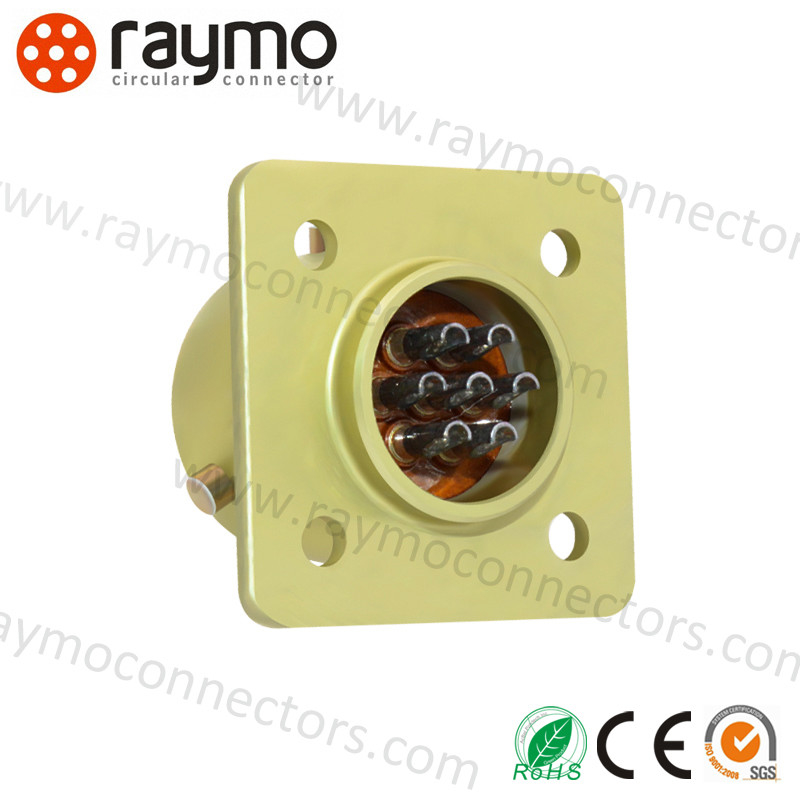

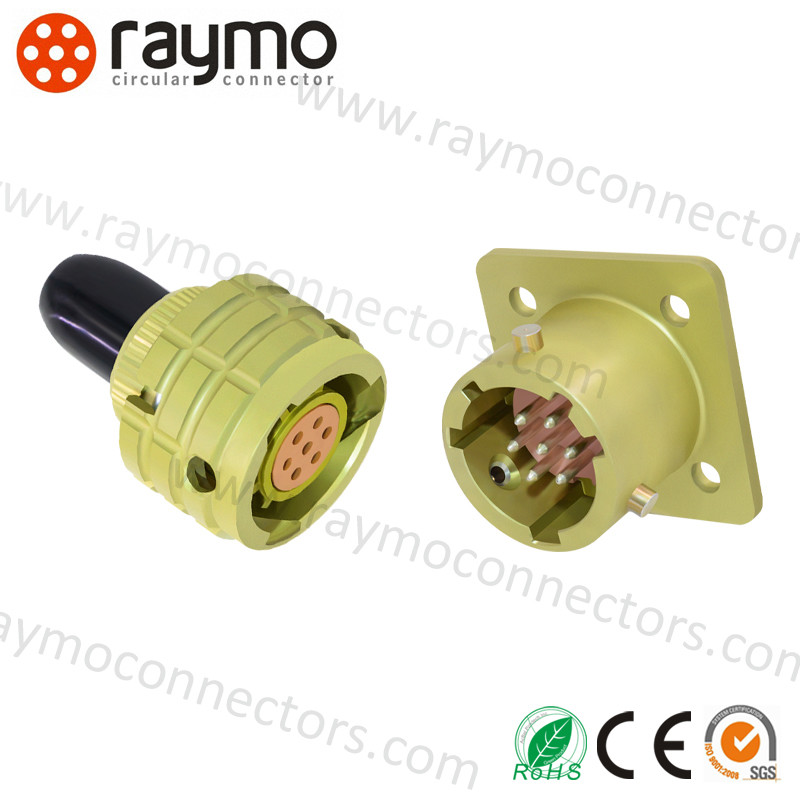

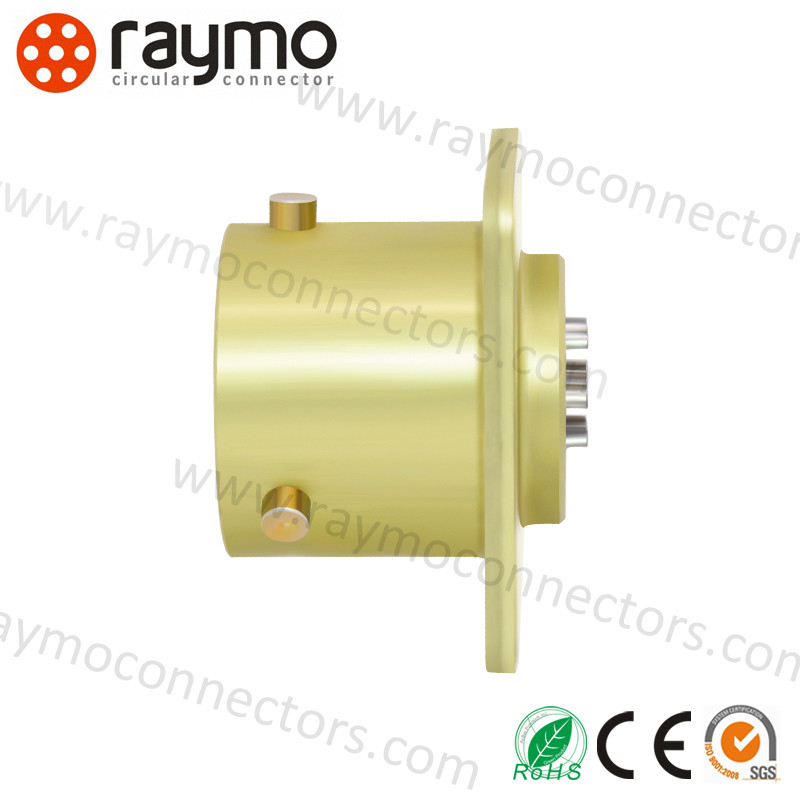

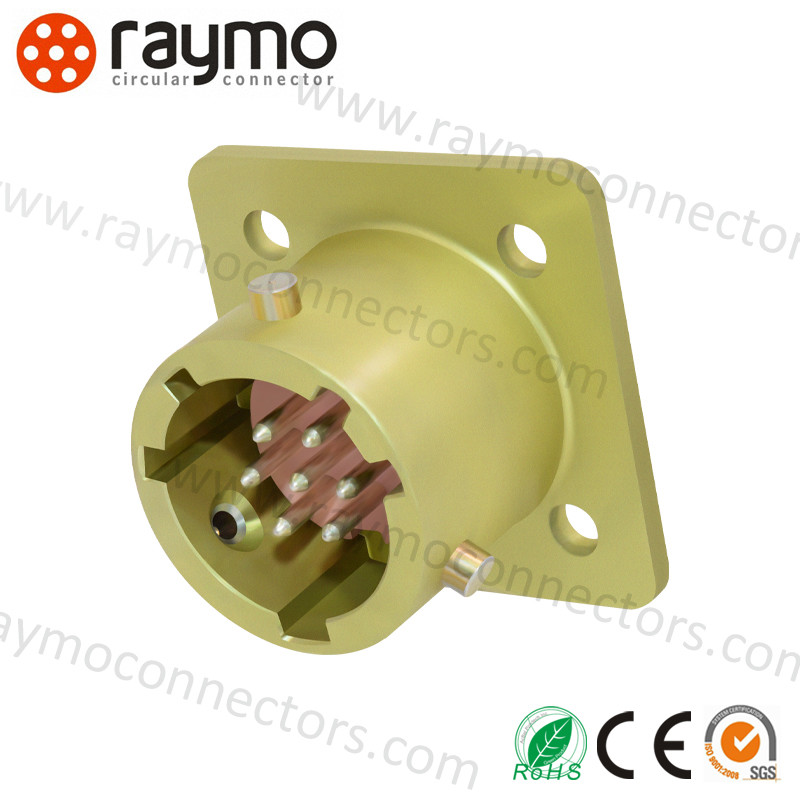

Prcts foto's



ONC-BS-1 2 Serie Ultra-kleine bajonetconnector Schelp Grootte 12 7 Pin Mannelijke stopcontact voor industriële machines ONC-BS-1-7/12-B1-1-BONC-BS-1 2 Serie Ultra-kleine bajonetconnector Schelp Grootte 12 7 Pin Mannelijke stopcontact voor industriële machines ONC-BS-1-7/12-B1-1-BONC-BS-1 2 Serie Ultra-kleine bajonetconnector Schelp Grootte 12 7 Pin Mannelijke stopcontact voor industriële machines ONC-BS-1-7/12-B1-1-B





Prcts Datasheet





OHS-serie ultra-kleine elektrische connector

1. Technische indicatoren

Indicator

Waarde

Contactweerstand

≤5mΩ

Isolatieweerstand

≥1000MΩ (Onder normale omstandigheden)

Omgevingstemperatuur

- 60°C~85°C

Trilling

1-5000HZ 20g

Schok

1000g (eenmalig); 100g (meerdere keren);

Contactdiameter

Φ1.0mm

Mechanische Levensduur

Inbrengen en uittrekken 250 keer

Bedrijfsuren

5000 uur

Garantie

15 jaar











2. Werkstroom, Bedrijfsspanning

Schaal standaardmaat

Aantal contacten

Enkele contact werkstroom (A)

Totale stroom (A)

Bedrijfsspanning (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Russisch onderdeelnummer

Chinees onderdeelnummer

ONTS-BS-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

ONTS-BS-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

ONTS-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

ONTS-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

ONTS-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

ONTS-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Russisch onderdeelnummer Chinees onderdeelnummer
ONTS-BS-1-4/10-R12-1-B OHS-BC-1-4/10-P2-1-B
ONTS-BS-1-7/12-R12-1-B OHS-BC-1-7/12-P2-1-B
ONTS-BS-1-10/14-R12-1-B OHS-BC-1-10/14-P2-1-B
ONTS-BS-1-19/18-R12-1-B OHS-BC-1-19/18-P2-1-B
ONTS-BS-1-32/22-R12-1-B OHS-BC-1-32/22-P2-1-B
ONTS-BS-1-50/27-R12-1-B OHS-BC-1-50/27-P2-1-B



FAQ



FAQ van Russische OHS Connector

1.Kan ik een monsterbestelling hebben?
Ja, welkom monsterbestelling van Russische 2PM Connector om kwaliteit te testen en te controleren.

2. Wat zijn uw betalingsvoorwaarden?
Meestal accepteren we T/T. Voor reguliere bestellingen is de betalingstermijn 30% aanbetaling, het saldo betaald voor verzending.

3. Wat is de levertijd?
Het duurt meestal 10 dagen na ontvangst van de vooruitbetaling.

4.Wat zijn uw verpakkingsvoorwaarden?
Het wordt eerst verpakt in een plastic zak, en dan in een klein doosje, uiteindelijk in grote neutrale kartonnen.

5.Hoe lang is de garantieperiode
Een jaar na levering.
