Russisch ОНЦ-БС, РБМ4, СНЦ23, СНЦ127,2РМТ, 2РМДТ , 2РТТ connectoren komen eraan !!!
Alle soorten ronde connectoren van OEM-fabrikant in China
Prct Beschrijving Militair ОНЦ-БС-1(2) CONNECTOREN:

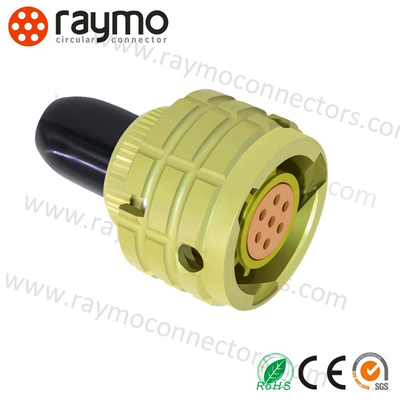

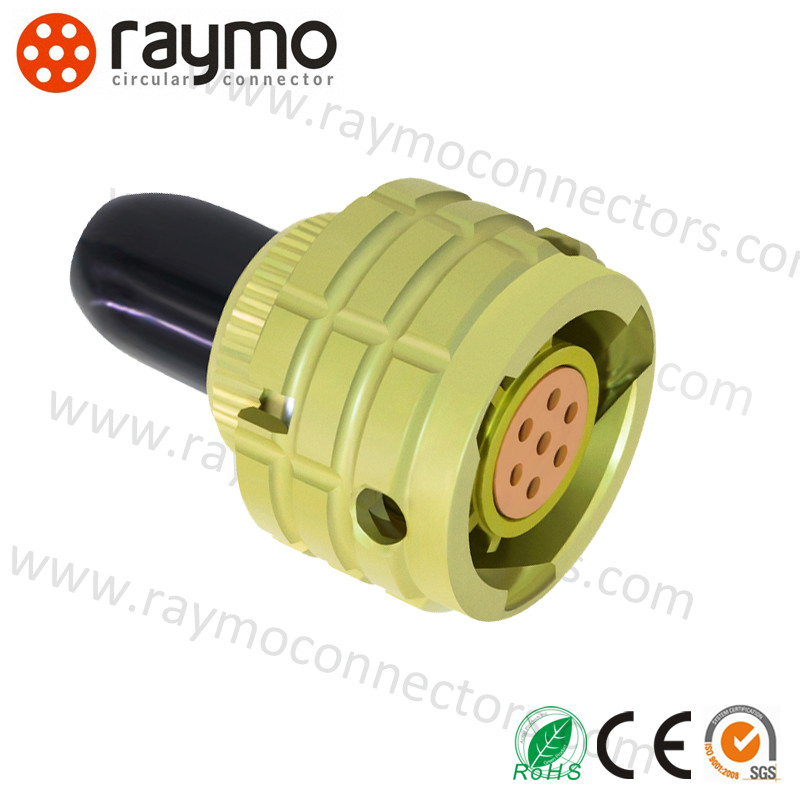

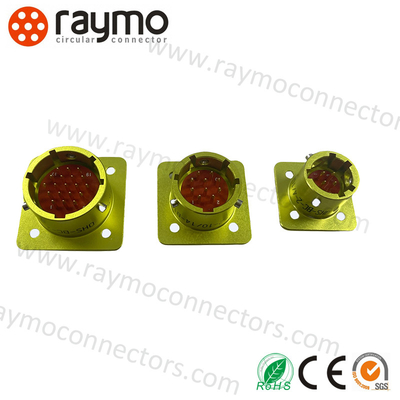

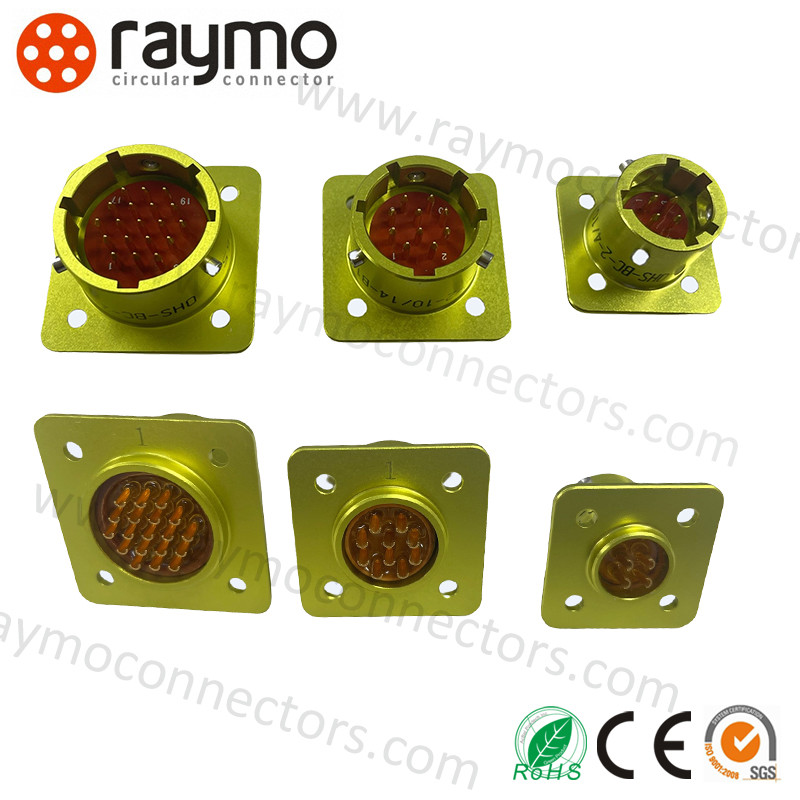

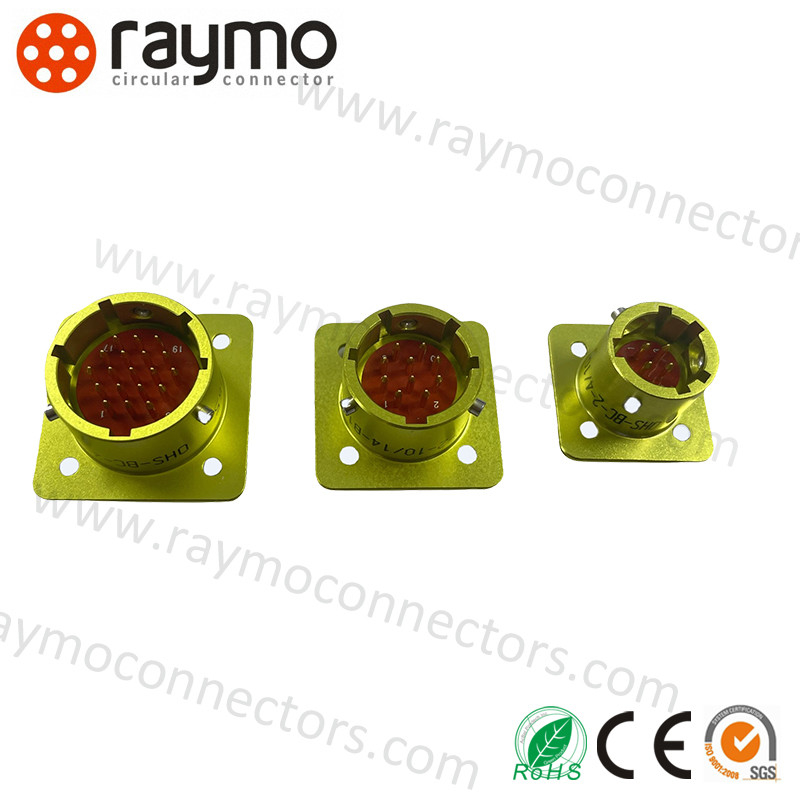

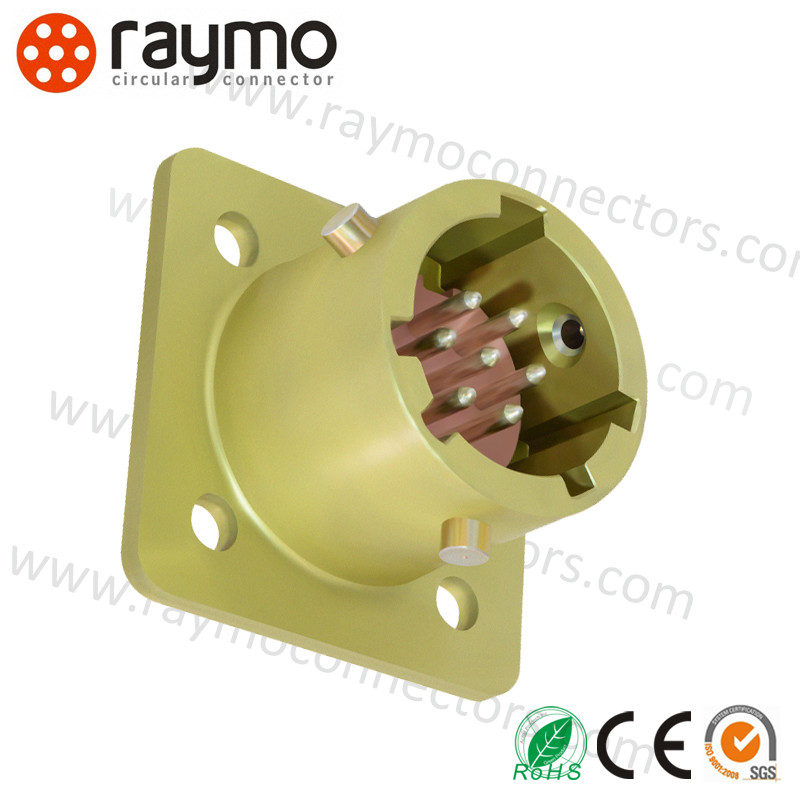

ОНЦ-БС-1(2) OHS-serie ronde elektrische connector, de verbindingsmethode maakt gebruik van bajonetverbinding, de contactdeel eindverbinding is gelast, de prct heeft de kenmerken van snelle verbinding en scheiding, klein formaat, hoge dichtheid, goede milieubestendigheid, hoge betrouwbaarheid, de socket zonder staartbevestiging, de stekker kan rechte plastic staartbevestiging nemen, geschikt voor DC AC-circuit.
Tegelijkertijd kan het worden gecombineerd en uitgewisseld met de originele onderdelen van de Russische ОНЦ-БС-1(2)-serie.
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочления соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа в всеклиматическом исполнении в
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).
MilitairОНЦ-БС-1(2) OHS CONNECTORS Kenmerken:
- Compact formaat: ideaal voor toepassingen waar de ruimte beperkt is.
- Hoge prestaties: in staat om hoge datasnelheden en vermogensniveaus aan te kunnen ondanks het kleine formaat, waardoor het geschikt is voor een breed scala aan toepassingen.
- Duurzame constructie: gemaakt van hoogwaardige materialen om een lange levensduur te garanderen, zelfs in zware omgevingen.
- Eenvoudige installatie: maakt snelle en eenvoudige installatie en demontage mogelijk, waardoor tijd en moeite worden bespaard tijdens montage en onderhoud.
Technische indicatoren voor ОНЦ-БС-1(2) OHS CONNECTORS
| Indicator |
Waarde |
| Contactweerstand |
≤5mΩ |
| Isolatieweerstand |
≥1000MΩ (Onder normale omstandigheden) |
| Omgevingstemperatuur |
- 60°C~85°C |
| Trillingen |
1-5000HZ 20g |
| Impact |
1000g (eenmalig); 100g (meerdere keren); |
| Contactdiameter |
Φ1.0mm |
| Mechanische levensduur |
Invoegen en uittrekken 250 keer |
| Werktijden |
5000 uur |
Werkstroom, bedrijfsspanning voor ОНЦ-БС-1(2) OHS CONNECTORS
| Behuizing standaard maat |
Contactnummer |
Enkele contact werkstroom (A) |
Totale stroom (A) |
Bedrijfsspanning (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Modelbeschrijving voor ОНЦ-БС-1(2) OHS CONNECTORS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Rond |
Bajonet |
Ultrasmall |
1 Zilver-plating, 2 Goud-plating |
Contactnummer / Behuizing standaard maat |
B - Vierkante receptakel (pin), P - Ronde stekker (socket) |
1. Zonder staartbevestiging 2. Met onafgeschermde rechte staartbevestiging |
Sleutelpositie |
Alle weersomstandigheden |
Type:1-Zonder staartbevestiging voor ОНЦ-БС-1(2) OHS CONNECTORS
| Russisch onderdeelnummer |
Chinees onderdeelnummer |
Amphenol onderdeelnummer |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
Type:2-Met onafgeschermde rechte staartbevestiging voor ОНЦ-БС-1(2) OHS CONNECTORS
| Russisch onderdeelnummer |
Chinees onderdeelnummer |
Amphenol onderdeelnummer |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Bedrijfsinformatie Militair ОНЦ-БС CONNECTOREN
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als professional in het ontwerpen en produceren van allerlei soorten connectoren en speciale kabels, heeft rijke ervaring opgebouwd in de ontwikkeling en productie van allerlei soorten kabels en de bijbehorende connectoradapter. Met RED/Teradek Bond/ARRI Camera Cable, Canon / Sony Camera Power Cable, SDI Cable, USB Cable, Video Cable, CCD Cable... Wij leveren verschillende OEM/ODM-diensten die dienen als verschillende toepassingen en vereisten.
Onze prcts worden veel gebruikt in allerlei ruwe omgevingen en toepassingen, zoals industriële besturingsapparaten, medische apparatuur, meet- en inspectieapparatuur, audio- en visuele apparatuur en militaire toepassingen, enz. Bovendien heeft het uitstekende compatibiliteit met veel toonaangevende leveranciers.
We houden ons altijd aan de geest van innovatie, blijven nieuwe prcts-series introduceren, waaronder M5, M8, M9, M12, M16, M23 en andere dataconnectoren. Met IP68, ISO9001, Rohs, CE, REACH-certificaat goedgekeurd.
Militair ОНЦ-БС CONNECTOREN Aanpassing:
RAYMO LEMO Ronde Push Pull Connectoren
- Merknaam: RAYMO
- Modelnummer: Fischer connector
- Plaats van herkomst: CHINA
- Contactbekleding: Goud
- Geslacht: Mannelijk/Vrouwelijk
- Koppelingsstijl: Push-Pull
- Harde metrische connectoren
- Elektrische snoerconnectoren
- Industriële ronde connectoren
Alle connectoren kunnen worden aangepast aan de wensen van de klant!
Militair ОНЦ-БС CONNECTOREN Ondersteuning en diensten:
Technische ondersteuning en service voor ronde Push Pull Connectoren
Wij bieden uitgebreide technische ondersteuning en service voor onze ronde Push Pull Connectoren. Ons team heeft veel ervaring met het leveren van technische oplossingen voor verschillende toepassingen.
Ons team staat klaar om klanten te helpen met installatie, probleemoplossing en reparaties. We bieden ook hulp en training ter plaatse om ervoor te zorgen dat klanten het prct optimaal kunnen gebruiken.
We zijn toegewijd aan het leveren van uitstekende klantenservice en ons team is 24/7 beschikbaar om vragen te beantwoorden of technische ondersteuning te bieden.
We bieden ook een breed scala aan after-sales services, zoals garantieverlengingen en prct-upgrades.
Als u vragen heeft of hulp nodig heeft, aarzel dan niet om contact met ons op te nemen.
FAQ:
-
V1. Kan ik een voorbeeld krijgen?
Ja, we verwelkomen een voorbeeldorder om de kwaliteit te testen en te controleren. Sommige voorbeelden zijn gratis en sommige voorbeelden moeten vooraf worden betaald en de kosten worden terugbetaald na verdere bestelling.
V2. Hoe zit het met de prction-doorlooptijd?
We hebben voorraad, snelle levering onder de 5.000 stuks.
V3. Hoe verzendt u de goederen en hoe lang duurt het om aan te komen?
We verzenden vaak per DHL, UPS, FedEx, TNT, SF of EMS. Het duurt meestal 3-5 dagen om aan te komen.
V4. Is OEM beschikbaar?
Ja. We hebben ruime ervaring en een goed vermogen om uw ontwerp en idee in een echt prct te verwerken, normaal gesproken duurt het ongeveer 20 tot 30 dagen voor een nieuw prct van het ontwerpen van de mal tot de uiteindelijke prction.
