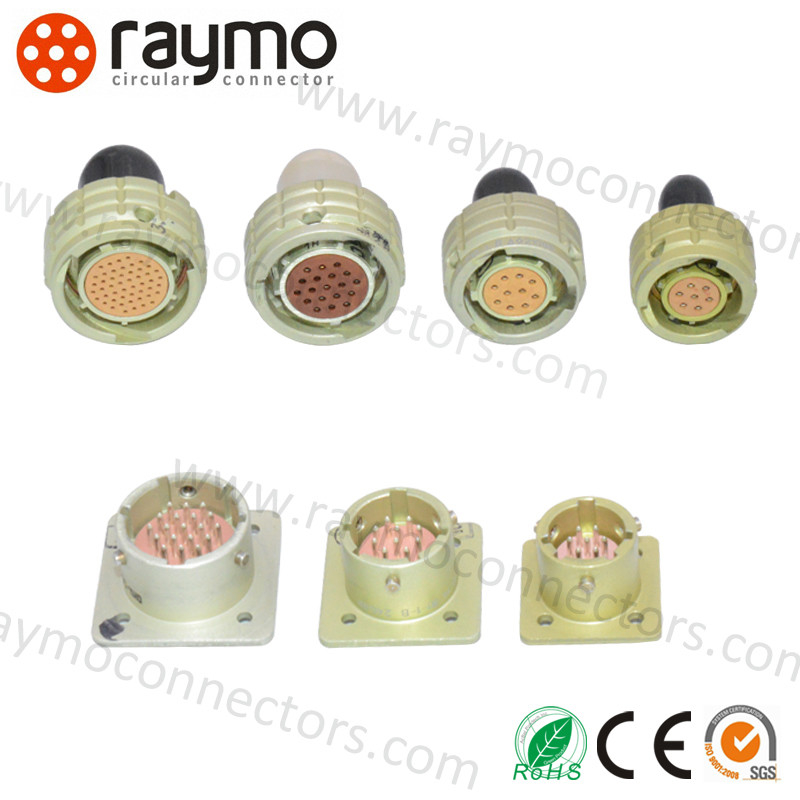

Productbeschrijving Industrieel ONTS-BS-1(2) CONNECTOREN:
ONTS-BS-1(2) OHS-serie circulaire elektrische connector, de verbindingsmethode maakt gebruik van bajonetsluiting, de contactdeel-eindverbinding is gelast, het product heeft de kenmerken van snelle verbinding en ontkoppeling, kleine afmetingen, hoge dichtheid, goede weerbestendigheid, hoge betrouwbaarheid, de socket zonder staartbevestiging, de stekker kan een rechte plastic staartbevestiging hebben, geschikt voor DC AC-circuits.
Tegelijkertijd kan het worden gematcht en uitgewisseld met de originele onderdelen van de Russische ONTS-BS-1(2) serie.
ONTS-BS-1(2) connectoren zijn bedoeld voor gebruik in elektrische circuits van gelijkstroom,
wisselstroom (vaak tot 3 MHz) en pulserende stromen.
ONTS-BS-1(2) connectoren bestaan uit een hermetisch afgesloten bajonetplug en een niet-hermetische kabelmof
voor volumemontage, hebben ze een meervoudige polarisatie van de behuizing, die beschermt
tegen niet-geautoriseerde koppeling.
Koppeling van connectoren - bajonet.
Stekkers worden geproduceerd zonder omhulsel, bussen met een rechte plastic omhulsel.
Contactschema's, aantallen en diameters van contacten worden weergegeven in tabel 1.
Contactafwerking in connectoren: ONTS-BS-1 - zilver, ONTS-BS-2 - goud.
Connectoren worden geproduceerd voor interne montage in klimaatbestendige toepassingen
in overeenstemming met de technische specificaties BR0.364.030 TU, (toepassing "5").
Industrieel ONTS-BS-1(2) CONNECTOREN Kenmerken:
- Compact formaat: Ideaal voor toepassingen waar ruimte beperkt is.
- Hoge prestaties: Kan hoge datasnelheden en vermogensniveaus aan ondanks zijn kleine formaat, waardoor het geschikt is voor een breed scala aan toepassingen.
- Duurzame constructie: Gemaakt van hoogwaardige materialen om een lange levensduur te garanderen, zelfs in zware omstandigheden.
- Eenvoudige installatie: Maakt snelle en eenvoudige installatie en demontage mogelijk, wat tijd en moeite bespaart tijdens montage en onderhoud.
Technische indicatoren
| Indicator | Waarde |
| Contactweerstand | ≤5mΩ |
| Isolatieweerstand | ≥1000MΩ (Onder normale omstandigheden) |
| Omgevingstemperatuur | - 60°C~85°C |
| Trilling | 1-5000HZ 20g |
| Schok | 1000g(eenmaal);100g(meerdere keren); |
| Contactdiameter | Φ1.0mm |
| Mechanische levensduur | 250 keer inbrengen en uittrekken |
| Bedrijfsuren | 5000 uur |
Werkstroom, Bedrijfsspanning
| Behuizing standaard Maat | Aantal contacten | Werkstroom per contact (A) | Totale stroom (A) | Bedrijfsspanning (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Modelbeschrijving
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Circulair | Bajonet | Ultra-klein | 1 Zilverplating, 2 Goudplating | Aantal contacten / Behuizing standaard maat | B - Vierkante bus (stekker), P - Ronde stekker (bus) | 1. Zonder staartbevestiging 2. Met ongepantserde rechte staartbevestiging | Sleutelpositie | Alle weersomstandigheden |

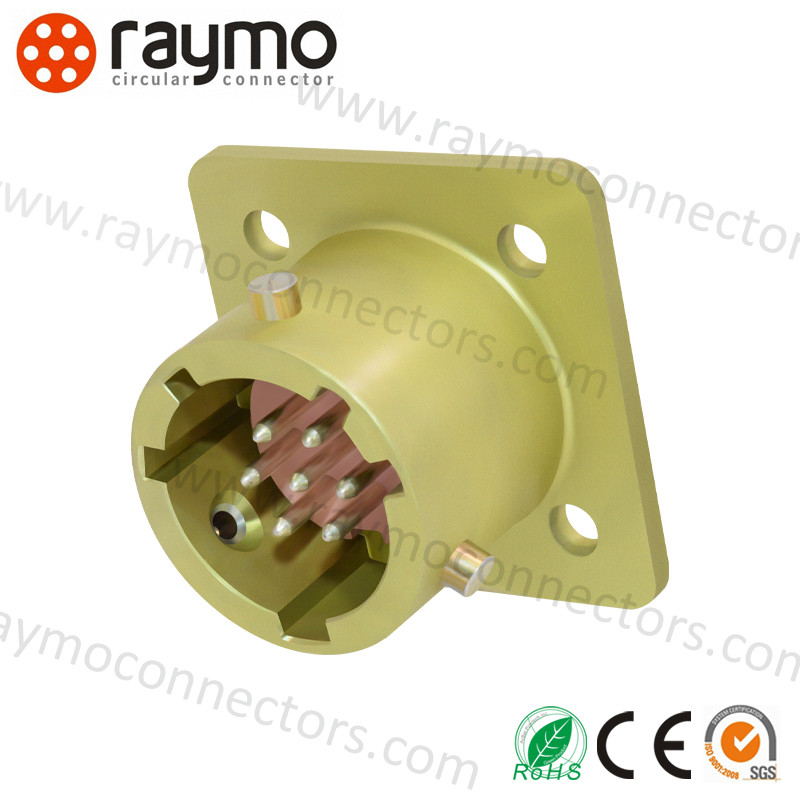

Type: 1-Zonder staartbevestiging
| Russisch onderdeelnummer | Chinees onderdeelnummer | Amphenol onderdeelnummer |
| ONTS-BS-1-4/10-B1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONTS-BS-1-7/12-B1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONTS-BS-1-10/14-B1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONTS-BS-1-19/18-B1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONTS-BS-1-32/22-B1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONTS-BS-1-50/27-B1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |

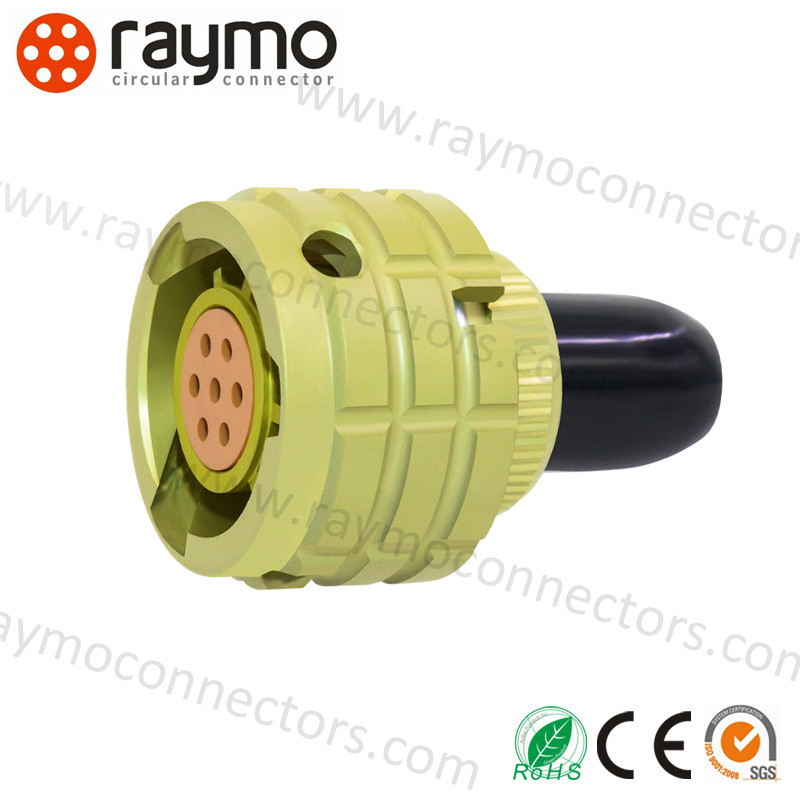

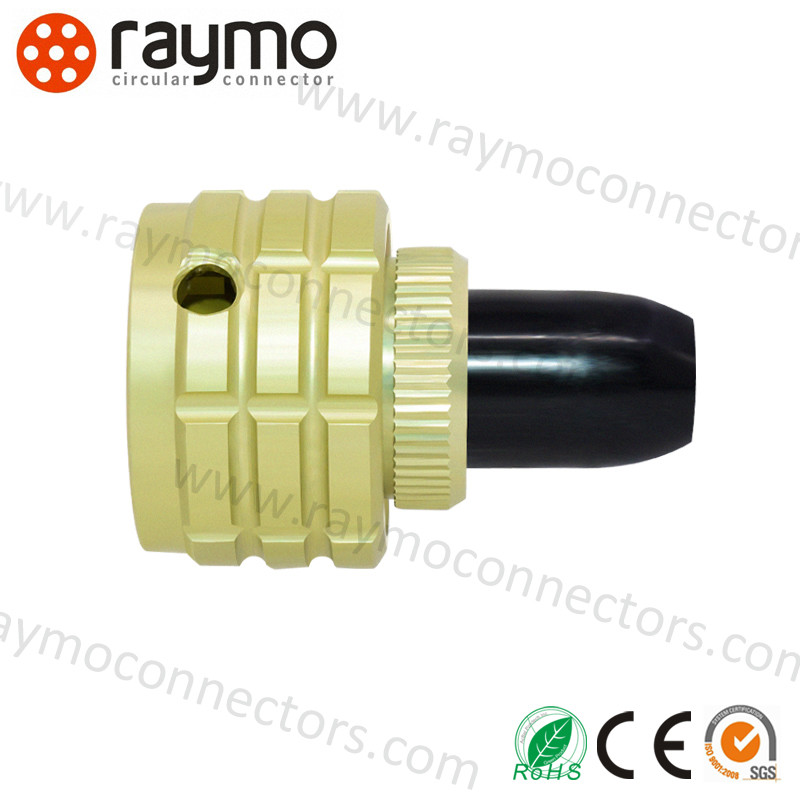

Type: 2-Met ongepantserde rechte staartbevestiging
| Russisch onderdeelnummer | Chinees onderdeelnummer | Amphenol onderdeelnummer |
| ONTS-BS-1-4/10-P2-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONTS-BS-1-7/12-P2-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONTS-BS-1-10/14-P2-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONTS-BS-1-19/18-P2-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONTS-BS-1-32/22-P2-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONTS-BS-1-50/27-P2-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
Industriële ONTS-BS CONNECTOREN Toepassingen:
Bedrijfsinformatie 38999 CONNECTOREN
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als professional in het ontwerpen en produceren van allerlei connectoren en speciale kabels, heeft rijke ervaring opgedaan in de ontwikkeling en productie van allerlei kabels en bijbehorende connectoradapters. Met RED/Teradek Bond/ARRI Camera Kabel, Canon / Sony Camera Voedingskabel, SDI Kabel, USB Kabel, Videokabel, CCD Kabel... Wij leveren verschillende OEM/ODM-diensten die voldoen aan verschillende toepassingen en vereisten.
Onze producten worden veel gebruikt in allerlei zware omgevingen en toepassingen, zoals industriële besturingsapparaten, medische apparatuur, meet- en inspectieapparatuur, audio- en videoapparatuur en industrieel, enz. Bovendien heeft het een uitstekende compatibiliteit met veel toonaangevende leveranciers.
We houden ons altijd aan de geest van innovatie, introduceren voortdurend nieuwe productseries, waaronder M5, M8, M9, M12, M16, M23 en andere dataconnectoren. Met IP68, ISO9001, Rohs, CE, REACH certificaat goedgekeurd.
Industriële ONTS-BS CONNECTOREN Maatwerk:
RAYMO LEMO Circulaire Push Pull Connectoren - Merknaam: RAYMO
- Modelnummer: Fischer connector
- Plaats van herkomst: CHINA
- Contactbeplating: Goud
- Geslacht: Mannelijk/Vrouwelijk
- Koppelingsstijl: Push-Pull
- Hard Metric Connectoren
- Elektrische kabelconnectoren
- Industriële Circulaire Connectoren
Alle connectoren kunnen worden aangepast aan de wensen van de klant!
Industriële ONTS-BS CONNECTOREN Ondersteuning en Diensten:
Technische Ondersteuning en Service voor Circulaire Push Pull Connectoren
Wij bieden uitgebreide technische ondersteuning en service voor onze Circulaire Push Pull Connectoren. Ons team is zeer ervaren in het leveren van technische oplossingen voor diverse toepassingen.
Ons team staat klaar om klanten te helpen met installatie, probleemoplossing en reparaties. We bieden ook hulp ter plaatse en training om ervoor te zorgen dat klanten het product optimaal kunnen gebruiken.
We zijn toegewijd aan het leveren van uitstekende klantenservice en ons team is 24/7 beschikbaar om vragen te beantwoorden of technische ondersteuning te bieden.
We bieden ook een breed scala aan after-sales services, zoals garantie-uitbreidingen en productupgrades.
Als u vragen heeft of hulp nodig heeft, aarzel dan niet om contact met ons op te nemen.
Veelgestelde vragen:
-
V1. Kan ik een monster krijgen?
Ja, we verwelkomen monsterbestellingen om de kwaliteit te testen en te controleren. Sommige monsters zijn gratis, en sommige monsters moeten vooraf worden betaald en de kosten worden terugbetaald na verdere bestelling.
V2. Hoe zit het met de productietijd?
We hebben voorraad, snelle levering onder de 5.000 stuks.
V3. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
We verzenden vaak met DHL, UPS, FedEx, TNT, SF of EMS. Het duurt meestal 3-5 dagen om aan te komen.
V4. Is OEM beschikbaar?
Ja. We hebben rijke ervaring en goede vaardigheden om uw ontwerp en idee in een echt product te verwerken, normaal gesproken duurt het ongeveer 20 tot 30 dagen voor een nieuw product van matrijsontwerp tot eindproductie.
