BINDER M12 Connectoren & Kabelassemblage Met Aangepaste Lengtes

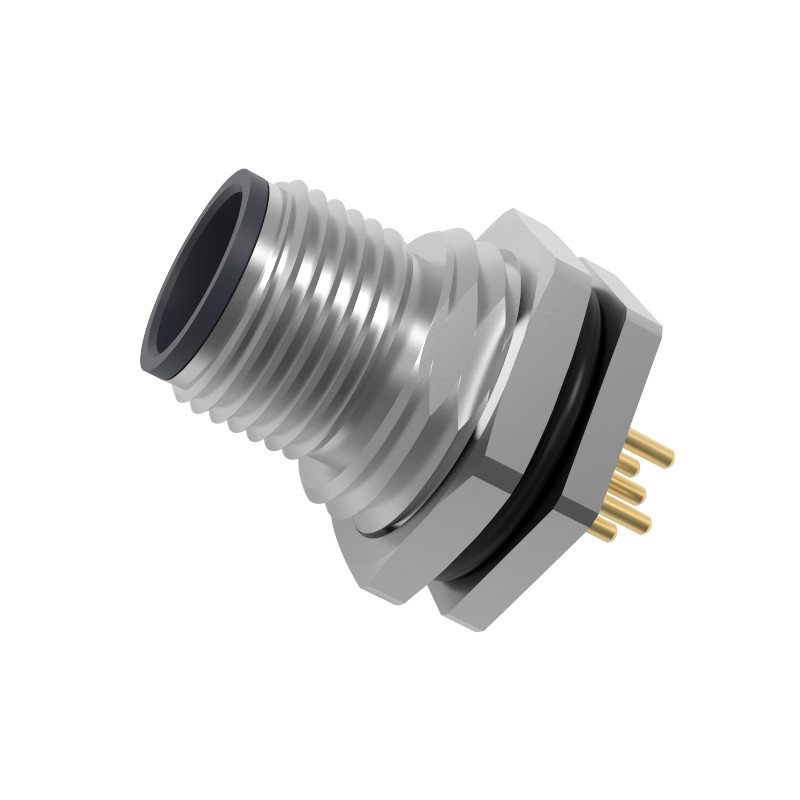

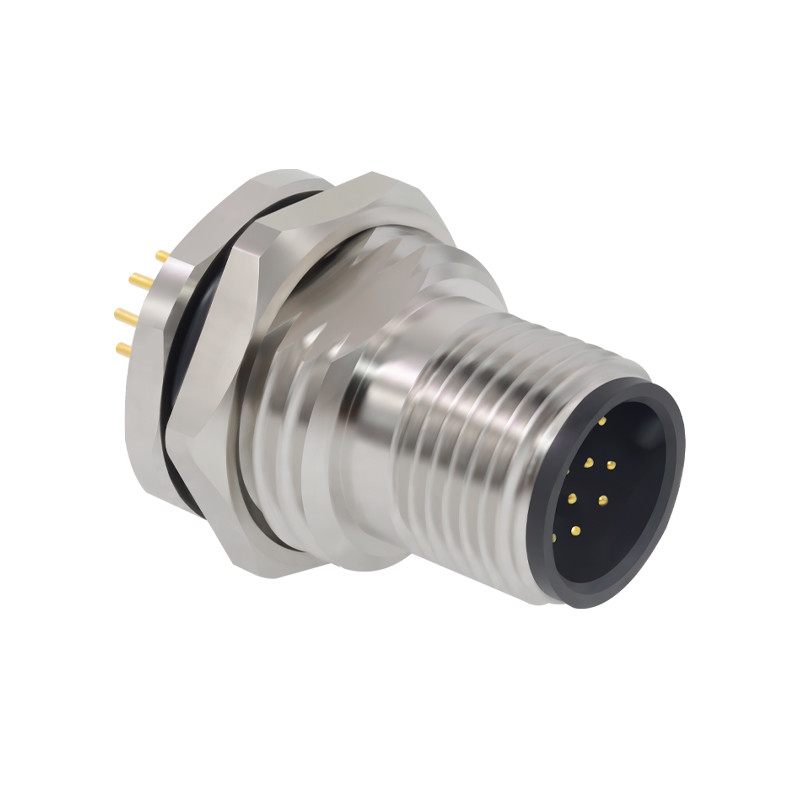

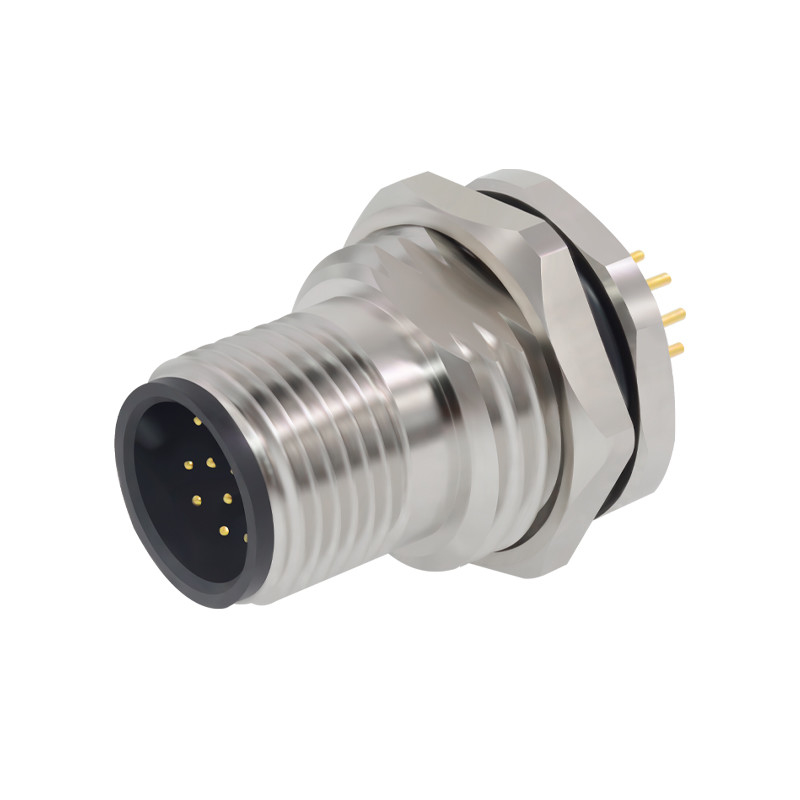

BINDER M12 connectoren en kabelassemblage
M12 circulaire connectoren vergemakkelijken de eenvoudige en kosteneffectieve aansluiting van signaal, data en stroom in de automatiseringsindustrie. Raymo M12-serie wordt veel gebruikt in veel automatiseringsapplicaties, zoals sensor & actuator, CANopen, DeviceNET, Profibus, PROFINET, EtherCAT, Ethernet, INTERBUS, CC-Link, Motor servo, Digitale camera, Spoorwegprocesbesturing, enzovoort.
Algemene informatie voor BINDER M12
| Standaard: | IEC 61076-2-101 |
| Omgevingstemperatuur: | -25℃ ~ +90℃ |
| Connector insert: | TPU |
| Connector contacten: | Messing met verguld |
| Koppelmoer/schroef: | Messing met vernikkeld |
| Afdichting/O-ring: | Epoxyhars/FKM |
| Isolatieweerstand: | ≥100MΩ |
| Contactweerstand: | ≤5mΩ |
| Afscherming: | Niet beschikbaar |
| Montagedraad: | M12x1.0 |
| IP-classificatie: | IP67 in vergrendelde toestand |
Elektrische en mechanische gegevens voor BINDER M12
| Contacten | Beschikbaar | Nominale stroom | Spanning | Contacten |
| codering | A/C | D/C | terminatie |
| 03 pinnen | A/B/C | 4A | 250V | 250V | PCB |
| 04 pinnen | A/B/C/D | 4A | 250V | 250V | PCB |
| 05 pinnen | A/B/C | 4A | 60V | 60V | PCB |
| 06 pinnen | C | 2A | 30V | 30V | PCB |
| 08 pinnen | A | 2A | 30V | 30V | PCB |
| 12 pinnen | A | 1.5A | 30V | 30V | PCB |
| 17 pinnen | A | 1.5A | 30V | 30V | PCB |
Wat is het verschil tussen M12 Connector Codering?
A-gecodeerdmeestal gebruikt in sensoren, actuatoren, motoren en de meeste andere standaardapparaten. het heeft meestal tussen de 2 en 12 pinnen.
B-gecodeerd meestal gebruikt in netwerkkabels voor Fieldbus-verbindingen, inclusief systemen die werken met Profibus. het heeft doorgaans tussen de 3 en 5 pinnen.
C-gecodeerd voornamelijk gebruikt met AC-sensoren en actuatoren, en heeft ook een dubbele spiebaan voor extra beveiliging. het heeft tussen de 3 en 6 pinnen.
D-gecodeerdmeestal gebruikt in netwerkkabels voor Ethernet en ProfiNet-systemen. het transporteert gegevens tot 100 Mb en biedt doorgaans 3 tot 5 pinnen.
S-gecodeerd is voor AC-stroomtoepassingen.
T-gecodeerdis voor DC-stroomtoepassingen.
X-gecodeerdkan grote hoeveelheden gegevens tot 10 Gb met hoge snelheden transporteren, het zal altijd 8 pinnen hebben.
Raymo bedrijf introductie
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als professional in het ontwerpen en produceren van allerlei connectoren en speciale kabels, heeft rijke ervaring opgedaan in ontwikkeling en productie voor allerlei kabels en zijn gerelateerde connectoradapters. Met RED/Teradek Bond/ARRI Camera Kabel, Canon / Sony Camera Stroomkabel, SDI Kabel, USB Kabel, Videokabel, CCD Kabel... Wij leveren verschillende OEM/ODM-services die voldoen aan verschillende toepassingen en vereisten.
Onze producten worden veel gebruikt in allerlei zware omgevingen en toepassingen, zoals industriële besturingsapparaten, medische apparatuur, meet- en inspectieapparatuur, audio- en videoapparatuur en industrieel, enz. Bovendien heeft het een uitstekende compatibiliteit met veel toonaangevende leveranciers.
We houden ons altijd aan de geest van innovatie, blijven nieuwe productseries introduceren, waaronder M5, M8, M9, M12, M16, M23 en andere dataconnectoren. Met IP68, ISO9001, Rohs, CE, REACH certificaat goedgekeurd.
Binder M12 connectoren tekening
