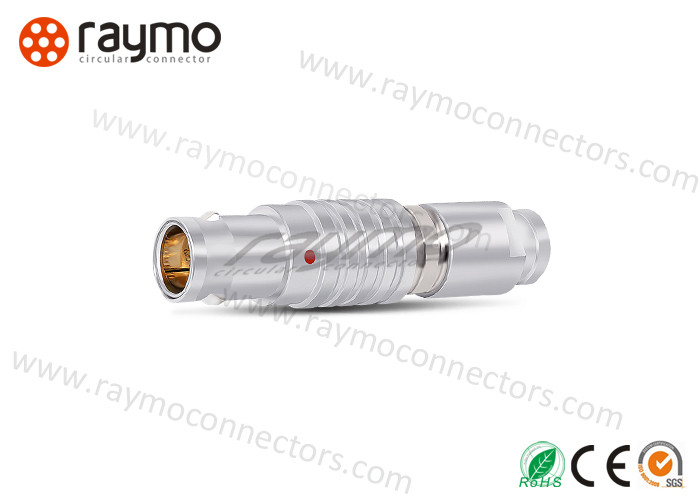

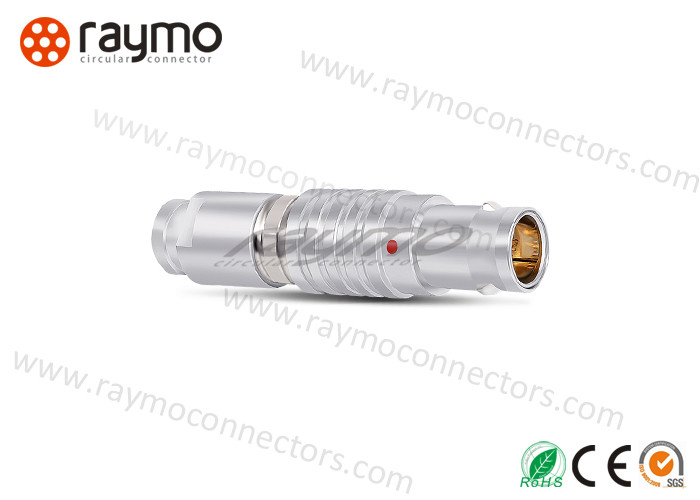

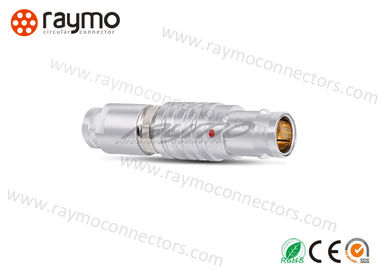

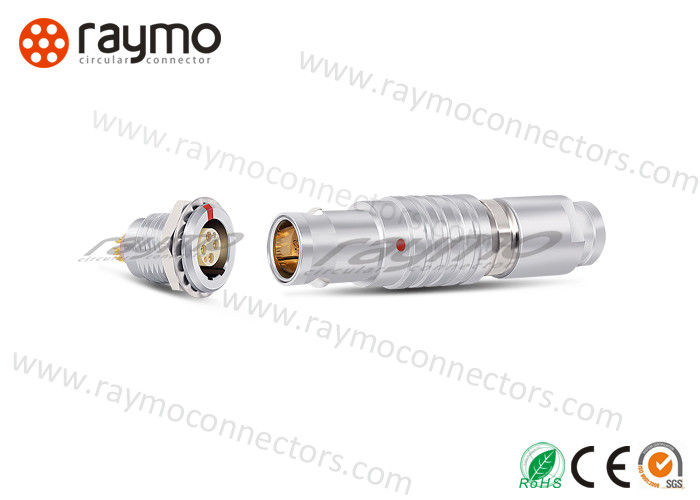

Vervang LEMOS FGJ FHJ PHJ 1B Female 8 Pin Circular Push Pull Connector voor ARRI Alexa Mini FGJ.1B.308

Omschrijving onderdelen

RAYMO P/N	Lemo P/N
RM-FGJ-1BC-308-JS52Z	FGJ.1B.308.CLAC52Z

2 sleutels, 45 graden, 1B schaalgrootte met 8 polige vrouwelijke soldeercontacten
Circulaire connectoren Rechte kabelconnector
Verschillende schaalgroottes van 00B tot 4B

Technische kenmerken

Temperatuurbereik	- 40° C, +125° C	Weerstand tegen trillingen	15 g [10 Hz - 2000 Hz]
Materiaal behuizing	Messing met chroom plating	Vochtigheid	tot 95% bij 60° C/140F
Schokbestendigheid	100 g [ 6 ms]	Zoutnevelcorrosietest	>144 uur
Klimatologische categorie	50/175/21	Afscherming (min)	> 75 dB [ bij 10 MHz], > 40 dB [ bij 1 GHz]
IP-classificatie	IP50	Levensduur (behuizing)	5000 koppelcycli

Belangrijkste kenmerken

Grootte/Serie	0B/1B/2B/3B/4B (Metaal (Mechanische Sleuteling))
Behuizingsstijl/Model	Ebow 90 graden stekker
Sleuteling	1 sleutel (alpha=0, stekker: mannelijke contacten, bus: vrouwelijke contacten)
Materiaal behuizing	Messing (chroom geplateerde) behuizing en colletmoer, vernikkeld messing borgring en middelste delen
Configuratie	Messing (goud verguld)
Isolator	PPS
Contacttype	Soldeer
Levensduur (Behuizing)	5000 koppelcycli
Temp (min)	-40 graden
Temp (max)	125 graden C
Vochtigheid (max)	<=95% [bij 60 graden C / 140 F]
Trilling	15 g [10 Hz - 2000 Hz]
Schokbestendigheid	100 g [ 6 ms]
Zoutnevelcorrosie	>144 uur
IP-classificatie	50

Bedrijfsinformatie

RAYMO is een fabrikant die:

Focus op de productie en export van diverse metalen en plastic circulaire push-pull connectoren, kabelassemblages.
Kan 100% compatibel zijn met originele LEMO • •FISCHER• HIROSE • BINDER •Industriële 38999
Series hebben RM-B, RM-K, RM-S, RM-F, RM-E, RM-HR10A, RM-P, RM-M4, RM-M12, RM-M16, BNC, B680, B423, 38999, 26482
CO, Form A, Form E voor douaneafhandeling
CE, ROHS, REACH, ISO:90001-2015, SGS Geauditeerde fabrikant
Alle items kunnen normaal werken na 5000 keer koppelen

Toepassing

Medisch zoals diagnostische apparaten
Instrumentatie zoals Testen & meten
Transport Avionica
Energie zoals Kernenergie
Defensie & Beveiliging zoals Communicatiesystemen
Uitzendingen zoals Studio's en buitenuitzendingen
Extreem zoals Motorsport

Contacten en schaalgrootte

Schaalgrootte	Aantal contacten (Zowel met soldeer- als PCB-type)
Schaalgrootte	Aantal contacten (Zowel met soldeer- als PCB-type)
RM-00	2	3	4
RM-0B	2	3	4	5	6	7	9
RM-1B	2	3	4	5	6	7	8	10	12	14	16
RM-2B	2	3	4	5	6	7	8	10	12	14	16	19
RM-3B	3	4	6	8/(6+2)	9(8+1)	10	12	14(13+1)	14	16	18	21	26	30	32
RM-4B	7	10	24

Afmetingen en Sleuteling

8 Pin Circulaire Push Pull Connectors, Vrouwelijke Pin Connector Vervang LEMOS FGJ FHJ PHJ

Certificaat

CE
REACH
RoHS
ISO9000-2015

Voordelen

Gratis monster: 1-2 STUKS
Snelle levertijd: 3-5 werkdagen als de QTY onder 200 STUKS is
Flexibele betaalwijze: T/T, PayPal, Westunion, Creditcard
24 uur service voor klanten
Concurrerende prijs & stabiele productie
Gecertificeerd CE en RoHS
OEM/ODM/Kabelassemblage
Klantenservice van wereldklasse

RFQ

1. Is uw bedrijf een professionele fabrikant?
Raymo: Ja, we zijn gespecialiseerd in de productie vancirculaire connectoren en kabelassemblages sinds 2010. Onze fabriek is een SGS-geauditeerde fabrikant en bedient wereldwijde klanten al meer dan 9 jaar.
2. Wat is de MOQ?
Raymo: Geen MOQ beperking, kleine bestelling wordt geaccepteerd, alles hangt af van de werkelijke behoeften van de klant.
3. Gratis monster:
Raymo: Beschikbaar. Bij behoefte, neem contact met ons op.
4. Hoe zit het met de levertijd?
Raymo: monster voor 3-5 werkdagen, massaproductie voor 5-7 werkdagen.
5. Wat zijn uw betalingsvoorwaarden?
Raymo: 100% T/T aanbetaling wanneer de klant een bestelling plaatst.
6. Heeft uw product enige garantie?
Raymo: Ja, al onze connectoren kunnen normaal werken na 5000 koppelcycli; onze fabriek
heeft instrumenten om ze te testen voor verzending.
Schade door verkeerd gebruik, behandeling en ongeautoriseerde wijzigingen en reparaties vallen niet onder onze garantie.

Als u de exacte artikelen die u zoekt niet kunt vinden, stuur ons dan een e-mail met de exacte modellen die u nodig heeft, de beste prijs & specificatiedetails van elk model zullen u spoedig worden verstrekt. Los de hoge kosten en lange levertijd van het originele merk op!

label:

Plaats van herkomst:	Shenzhen, China
Merknaam:	RAYMO
Certificering:	RoHS2.0, ISO:9001-2015, CE , SGS, REACH
Modelnummer:	FNG.1B.302.CLAC52Z

Min. bestelaantal:	5 stuk/Stukken
Prijs:	negotiable
Verpakking Details:	Plastic Zak & Karton
Levertijd:	5-7wds
Betalingscondities:	Western Union, L/C, D/A, D/P, T/T
Levering vermogen:	5000 stuks/week

Type:	Cirkel Balansschakelaars	Grootte van de schelp:	1B
Contacteer Nr.:	2.3.4.5.6.7.8.9.10.14.16 pins	Isolator:	PPS/PEEK
IP het Rangschikken:	IP50	Uithoudingsvermogen:	5000 keer duwen trekken
Markeren:	verbindingen voor elektronische onderdelen , elektrische kabelconnectoren
