Omschrijving
Onderdeelnummer: RM-FNG-2BC-314JS92Z (FNG.2B.314.CLAD92Z)
Beschrijving: FNG 2B serie rechte stekker, 2 sleutels, 30 graden, 14-pins mannelijke soldeercontacten, buitenmantel in natuurlijk verchroomd messing, PPS isolator, 92 kabelklem voor 8,2-9,2 mm kabel, moer voor montage van een trekontlasting.
Belangrijkste kenmerken:
- Compacte structuur, klein en slim;
- Hoge dichtheid in multi-contact serie;
- Push-Pull & zelfvergrendelend systeem;
- Hoge kwaliteit met redelijke prijzen.
| Behuizingsmaat | Aantal contacten in soldeer / PCB type | Eén sleutel | Twee sleutels in verschillende graden |
| 00B | 2, 3, 4 | 0° (G) | 30° (A), 60° (B), 45° (J) |
| 0B | 2, 3, 4, 5, 6, 7, 9 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L), 110° (M) |
| 1B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 | 0° (G) | 30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L) |
| 2B | 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19, 26 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37,5° (J), 52,5° (K), 70° (L) |
| 3B | 3, 4, 6, 7, 8, 10, 12, 14, 16, 18, 21, 30 | 0° (G) | 30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37,5° (J), 52,5° (K), 70° (L) |
| Technische Kenmerken |
| Levensduur | >5000 cycli | Zoutnevelcorrosietest | >96u |
| Vochtigheid | Tot 95% bij 60°C | Beschermingsgraad (gekoppeld) | IP50 |
| Temperatuurbereik | -55°C~250°C
(-20°C~100°C voor waterdicht type) | Klimaatklasse | 55/175/21 |
| Trillingsbestendigheid | 10-2000Hz,15g | Afscherming | >75db bij 10MHz >40db bij 1GHz |
| Schokbestendigheid | >100g, 6ms | Certificering | CE, RoHS, SGS
ISO9001:2019 |

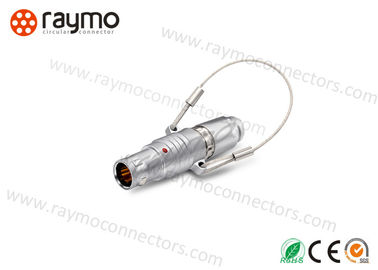

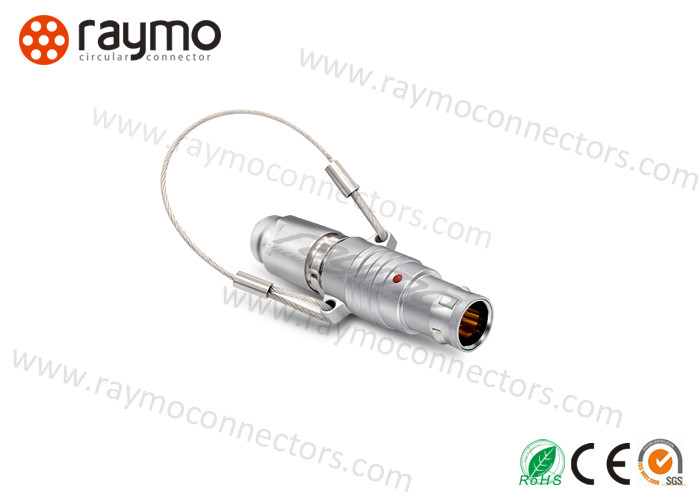

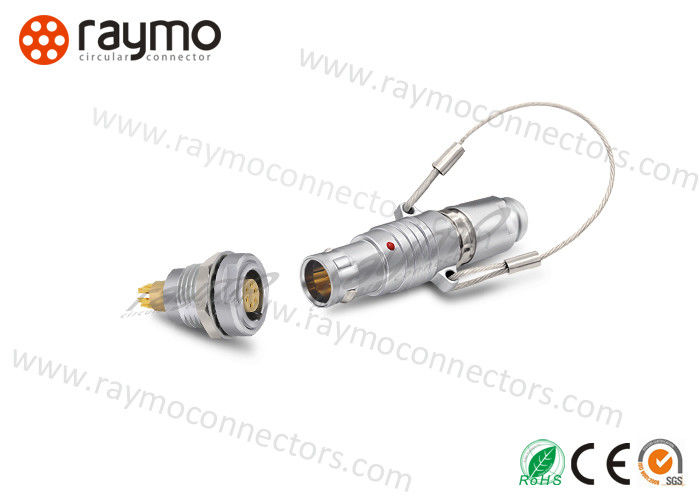

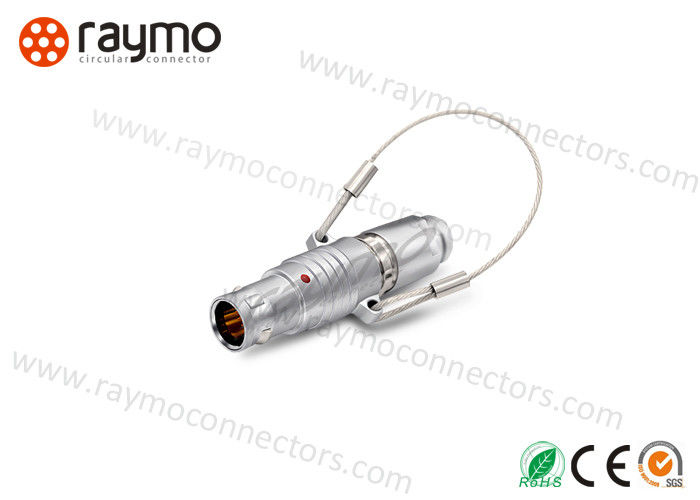

Foto & Afmetingen:
Toepassing
RAYMO's hoogwaardige connectoren worden aangetroffen in een verscheidenheid aan uitdagende toepassingen en omgevingen, waaronder:
Automotive, Audio-videoLuchtvaartCommunicatieIndustriële Controle, Informatiesystemen en Machines, MedischIndustrieelTest en MetingData Acquisitie, Dataoverdracht Apparatuur. Mle Power, Sensor, Sensoren Systemen Instrumentatie, Analyse Toepassing.
Verpakking & Levering
Verpakking:
PE zak & Doos
Levertijd:
1~10 stuks: 3~5 werkdagen
11~100 stuks: 3~5 werkdagen
101~500 stuks: 3~5 werkdagen
501~1000 stuks: 3~5 werkdagen
