Thuis ProductenJ30J-connectorJ30J Serie MIL-Spec 25-pins Micro-D Waterdichte Stroomconnector Stekker

J30J Serie MIL-Spec 25-pins Micro-D Waterdichte Stroomconnector Stekker

J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug J30J Series MIL-Spec 25 Pin Micro-D Waterproof Power Connector Plug
Basisinformatie
Plaats van herkomst: Shenzhen, Guangdong, China
Merknaam: RAYMO
Certificering: RoHS, Reach, SGS, ISO:9001-2015
Modelnummer: J30J-25TJ
Min. bestelaantal: 1 stuk/stuk
Prijs: 2.99-14.99USD/piece
Verpakking Details: PE Zak & Karton
Levertijd: 7 dagen
Betalingscondities: Western Union, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C
Levering vermogen: 5000 stuks/week
Contact nu
Vervanger: Micro-D-connectoren van de ITT Cannon MDM-serie Standaard: Voor de toepassing van deze richtlijn geldt:
Type connector: Plug Contacttype: Mannelijke pin
Aantal posities: 25 Scherp: D-subtype
Markeren:

25 pinnen waterdicht stroomverbinder

,

MDM-serie waterdichte stroomconnector

J30J-serie Micro-D MIL-Spec USA MDM-serie 25 pinnen waterdichte stroomconnector
Productspecificaties
Vervanger Micro-D-connectoren van de ITT Cannon MDM-serie
Standaard Voor de toepassing van deze richtlijn geldt:
Type aansluiting Steek
Contacttype Mannelijke pin
Aantal posities 25
Vorm D-subtype
Productoverzicht
Raymo J30J-serie zijn kleine, hoogdichte connectoren ontworpen voor toepassingen waar standaard D-sub-connectoren normaal gesproken worden gebruikt, maar grootte en gewicht zijn cruciale factoren.Deze connectoren zijn gelijkwaardig aan ITT Cannon MDM serie MIL-DTL-83513 micro-D connectoren.
Belangrijkste kenmerken
  • gelijk aan connectoren van de USA MDM-serie

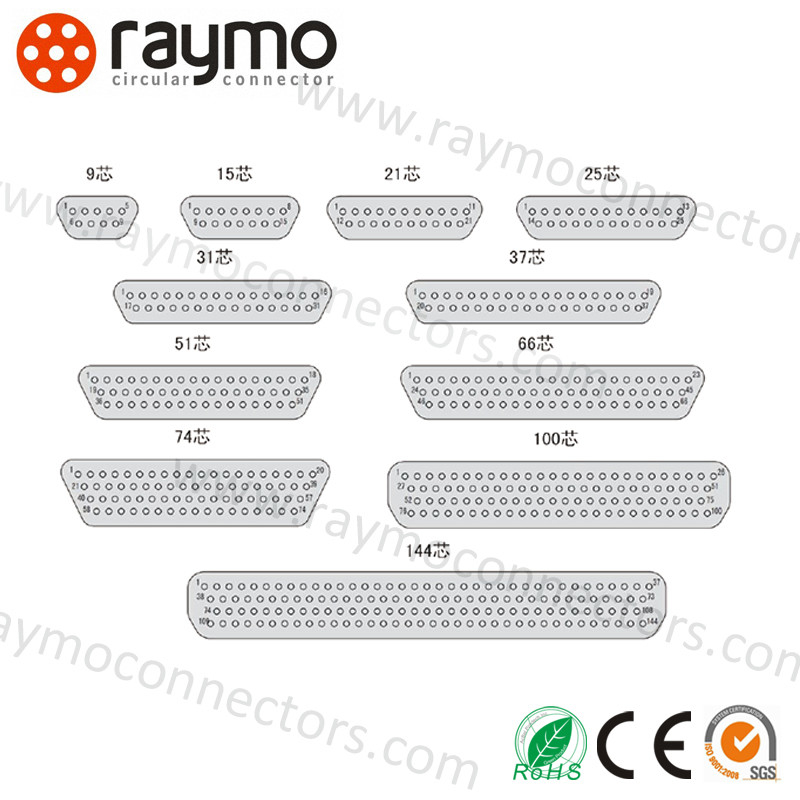

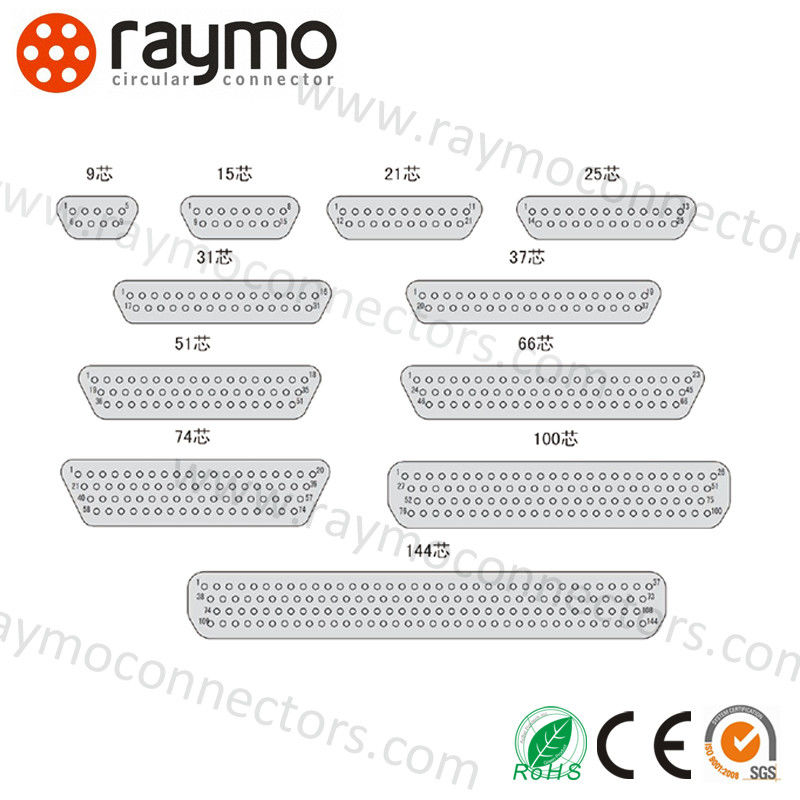

  • Verkrijgbaar in negen configuraties: 9, 15, 21, 25, 31, 37, 51, 74 en 100 pinnen
  • Afmetingsoppervlakte van de gekoppelde draad: 0,1-15 mm2
  • Kenmerken: hoge dichtheid flexibele pinnen
  • Vergrendelingsonderafdelingen die zijn meegeleverd met aansluitingen (op verzoek kunnen worden weggelaten)
Technische parameters
Categorie Micro-D-connectoren van de ITT Cannon MDM-serie
Deelnummer J30J-25TJ
Type aansluiting Steek
Oriëntatie Hermetische vierkante flenzen
Contacttype Mannelijke pin
Aantal posities 25
Montage-type Montage van het paneel
Beëindiging van contact Soldeer
Beschermingscategorie IP67
Prestatiespecificaties
Testspanning 600 Vac op zeeniveau
150 Vac op 70.000 voet (23410 meter)
Huidige rating 3 ampère
Contactweerstand maximaal 8 milliohm bij 3 ampère
maximaal 10 milliohms bij 1 milliampere: ML-STD-202 methode 307
Isolatieweerstand 5000 megaohm minimaal bij 500 Vdc
Magnetische doorlaatbaarheid 2.0μ (connectoren minus hardware)
Thermisch vacuüm per NASA SP-R-0022 (alleen ruimteklasse)
Het paringsleven Minimaal 500 cycli
Zoutsproei 48 uur ML-STD-1344 Methode 1001 Voorwaarde B
Foto's van producten

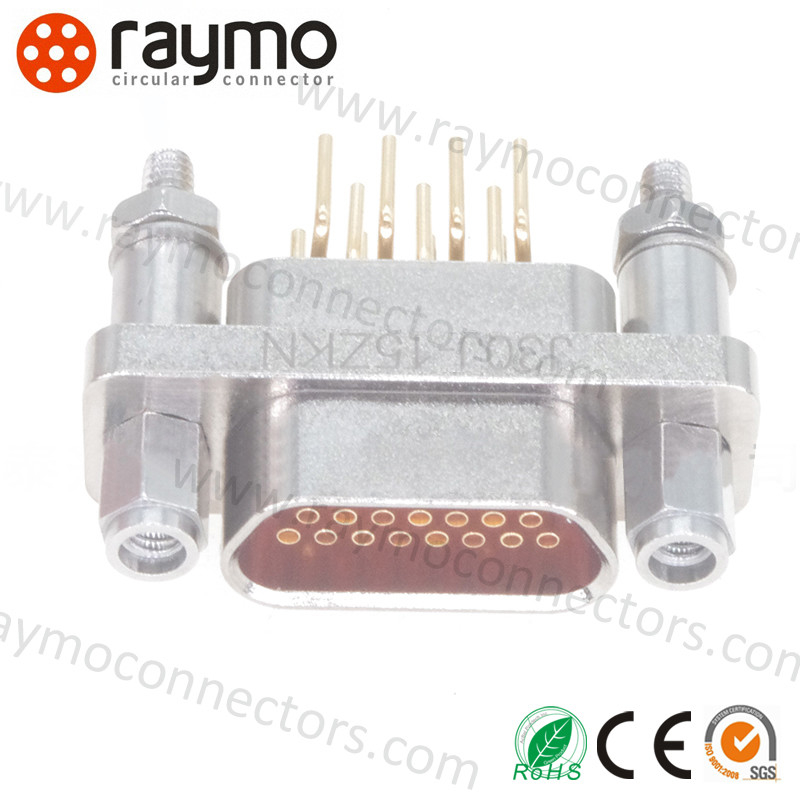

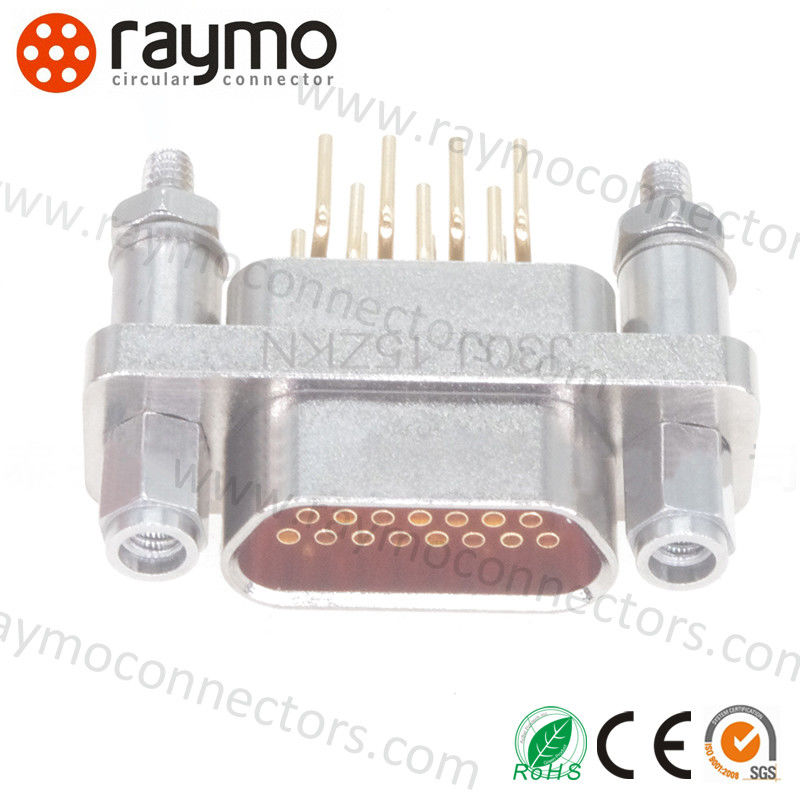

J30J Serie MIL-Spec 25-pins Micro-D Waterdichte Stroomconnector Stekker 0 J30J Serie MIL-Spec 25-pins Micro-D Waterdichte Stroomconnector Stekker 1 J30J Serie MIL-Spec 25-pins Micro-D Waterdichte Stroomconnector Stekker 2
Typische toepassingen
  • Avionica-systemen
  • Radarapparatuur
  • Raketten en geleidingssystemen
  • Medische apparatuur
  • Barcode-scanners
  • Commerciële avionics
  • Navigatiesystemen
Over SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Als professionele fabrikant gespecialiseerd in het ontwerp en de productie van verschillende connectoren en speciale kabels,we hebben uitgebreide ervaring opgedaan in het ontwikkelen en produceren van kabels en gerelateerde connector adaptersOns productassortiment omvat RED/Teradek Bond/ARRI Camera Cable, Canon/Sony Camera Power Cable, SDI Cable, USB Cable, Video Cable, CCD Cable, en nog veel meer.
Onze producten worden veel gebruikt in veeleisende omgevingen en toepassingen, waaronder industriële besturingsapparaten, medische apparatuur, meet- en inspectieapparatuur, audiovisuele apparatuur,en militaire toepassingen.
J30J Serie MIL-Spec 25-pins Micro-D Waterdichte Stroomconnector Stekker 3
Onze dienstverband
  • Hoge kwaliteit:CNC-machines, professionele ingenieurs, geschoolde arbeiders en strenge QC zorgen voor product excellentie
  • OEM & ODM:Beschikbare op maat gemaakte productiediensten
  • Monstersbeleid:Gratis monsters en monsterorders aanvaard
  • Vinnige levering:3-5 werkdagen voor standaardconnectoren na betaling
  • Reactieve ondersteuning:Garandeerde reactie binnen 24 uur op alle vragen
  • Naverkoopservice:Verzendingsopsporing en professionele technische ondersteuning

label:

Goudgeplatte aansluiting van de serie J30J

MIL-Spec micro-D-connector

2.54×2.54 rasterconnector
