| Plaats van herkomst: | Shenzhen, Guangdong, China |
|---|---|
| Merknaam: | RAYMO |
| Certificering: | RoHS, Reach, SGS, ISO:9001-2015 |
| Modelnummer: | J30J-21TJ |
| Min. bestelaantal: | 1 stuk/stuk |
| Prijs: | 2.99-14.99USD/piece |
| Verpakking Details: | PE Zak & Karton |
| Levertijd: | 7 dagen |
| Betalingscondities: | Western Union, T/T, MoneyGram, D/P, D/A, MoneyGram, L/C |
| Levering vermogen: | 5000 stuks/week |
| Vervanger: | Micro-D-connectoren van de ITT Cannon MDM-serie | Standaard: | Voor de toepassing van deze richtlijn geldt: |
|---|---|---|---|
| Type aansluiting: | Steek | Contacttype: | Mannelijke pin |
| Aantal posities: | 21 | Buitenshell: | Aluminium |
| Markeren: | Micro-D waterdicht voedingsconnector,Waterdicht voedingssysteem IP67 |
||
J30J-serie Micro-D MIL-Spec 0.1-15 mm2 Draad sectie Waterdicht stroomverbindingDschriftelijk
Raymo J30J-serie zijn kleine, hoge dichtheid connectoren gebruikt waar standaard d-sub connectoren waren meestal gebruikt, maar de grootte en het gewicht zijn van belang.
Het is gelijkwaardig aan de micro-D-connectoren van de ITT Cannon MDM-serie MIL-DTL-83513.
J30J-serie Micro-D MIL-Spec 0.1-15 mm2 Draad sectie Waterdicht stroomverbindingbelangrijkste kenmerken:
Deze serie is gelijk aan de Amerikaanse MDM-serie;

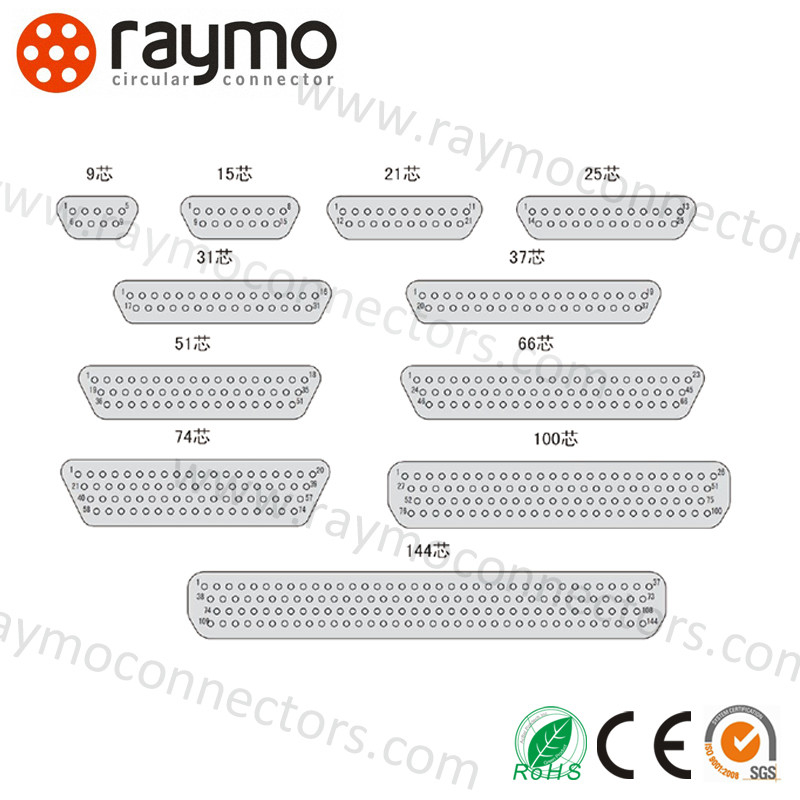

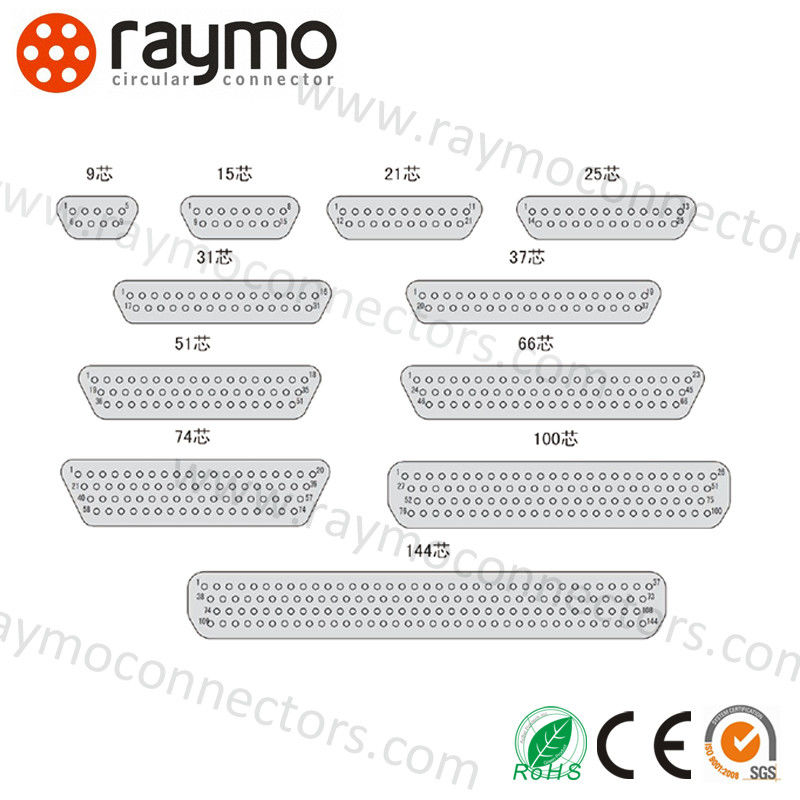

Negen soorten:9, 15, 21, 25, 31, 37, 51, 74, 100;
Afmetingsoppervlakte van de gekoppelde draad: 0,115 mm2;
Deze serie maakt gebruik van flexibele pinnen met een hoge dichtheid;
Deze serie voldoet aan de volgende specificatie:
Q/Ln.J6-69-92 Miniatuur rechthoekige elektronische connector van de J30-serie Technische toestand.
J30J-serie Micro-D MIL-Spec 0.1-15 mm2 Draad sectie Waterdicht stroomverbindingParameter
|
Categorie |
Micro-D-connectoren van de ITT Cannon MDM-serie |
|
Deelnummer |
J30J-21TJ |
|
Type aansluiting |
Steek |
|
Oriëntatie |
Hermetische vierkante flenzen |
|
Contacttype |
Mannelijke pin |
|
Aantal posities |
21 |
|
Montage-type |
Montage van het paneel |
|
Beëindiging van contact |
Soldeer |
|
Beschermingscategorie |
IP67 |
J30J-serie Micro-D MIL-Spec 0.1-15 mm2 Draad sectie Waterdicht stroomverbindingtechnische prestaties
|
Testspanning |
600 Vac a t son niveau |
|
Huidige rating |
3 Ampo |
|
Contactweerstand |
Maximaal 8 milliohm bij 3 ampère |
|
Isolatieweerstand |
5000 megaohm minimaal bij 500 Vdo |
|
Magnetische doorlaatbaarheid |
2.0μ ((connectoren minder hardware) |
|
Thermisch vacuüm |
per NASA SP-R-0022 (alleen ruimteklasse) |
|
Het paringsleven |
Minimaal 500 cycli |
|
Zoutsproei |
48 uur ML-STD-1344 Methode 1001 Voorwaarde B |

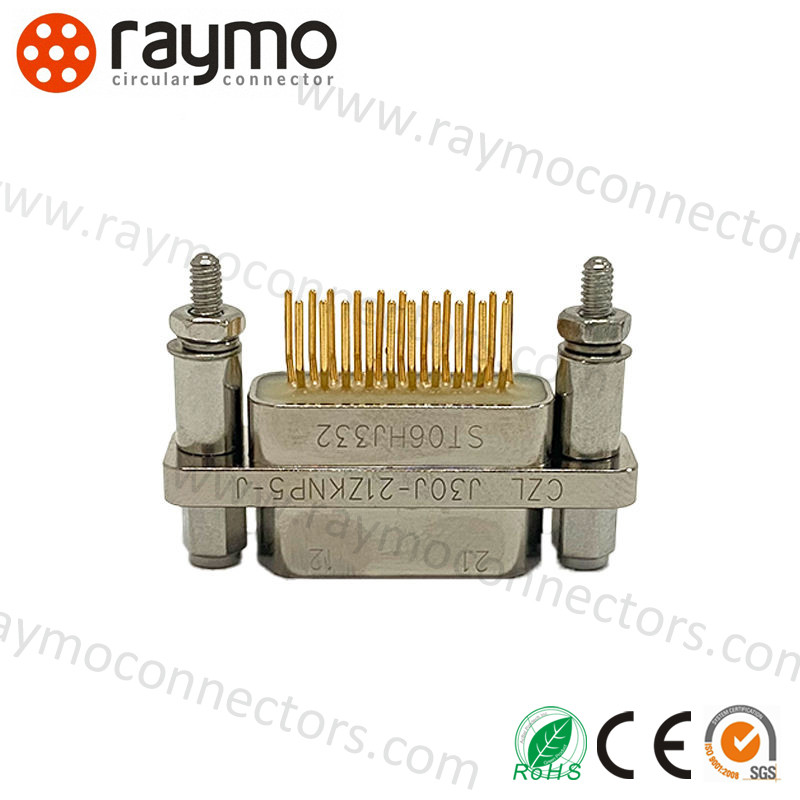

J30J-serie Micro-D MIL-Spec 0.1-15 mm2 Draad sectie Waterdicht stroomverbindingfoto's
J30J-serie Micro-D MIL-Spec 0.1-15 mm2 Draad sectie Waterdicht stroomverbindingToepassing
* Avionica, radars
* Raketten en geleidingssystemen
* Medische apparatuur
* Handmatige testapparatuur
*Satellieten
* Robotica
*Geofysische apparatuur
