Amphenol ONTS-BS-1-serie Ultra-kleine militaire connector voor besturingsinstrumenten Beschrijving
OHS-serie bajonet-ultra-kleine connectoren nemen voornamelijk Russische connectortechnologie aan.
De aansluiting van de connector is van het type bajonet.kan worden gemonteerd en uitgewisseld met de originele onderdelen van de Russische serie ОНЦ-БС-1(2).
Amphenol ONTS-BS-1-serie Ultra-kleine militaire connector voor besturingsinstrumentenbelangrijkste kenmerken:
-
Compacte grootte: ideaal voor toepassingen waar de ruimte beperkt is.
-
Hoge prestaties: ondanks zijn kleine grootte kan het hoge gegevenssnelheden en vermogen verwerken, waardoor het geschikt is voor een breed scala aan toepassingen.
-
Duurzame constructie: Gebouwd van hoogwaardige materialen om een lange levensduur te garanderen, zelfs in ruwe omgevingen.
-
Eenvoudige installatie: zorgt voor een snelle en gemakkelijke installatie en demontage, waardoor tijd en inspanning tijdens montage en onderhoud worden bespaard.
Amphenol ONTS-BS-1-serie Ultra-kleine militaire connector voor besturingsinstrumenten Parameter
|
Categorie
|
Militaire cirkelverbindingen
|
|
Deelnummer
|
OHS-BC-1-7/12-B1-1-B
|
|
Type aansluiting
|
Verpakking
|
|
Oriëntatie
|
Hermetische vierkante flenzen
|
|
Contacttype
|
Mannelijke pin
|
|
Aantal posities
|
7
|
|
Type bevestiging
|
met een gewicht van niet meer dan 50 kg
|
|
Montage-type
|
Montage van het paneel
|
|
Beëindiging van contact
|
Krimp
|
|
Beschermingscategorie
|
IP67
|
Russisch onderdeelnummer en Raymo-onderdeelnummer voorAmphenol ONTS-BS-1-serie Ultra-kleine militaire connector voor besturingsinstrumenten
1- modelonderdeelnummer zonder staart
| Oostenrijk |
China P/N |
Amfenol P/N |
| ONЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ONЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ONЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ONЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ONЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ONЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
2- met niet-beschermde rechte staart modeldeelnummer
| Oostenrijk |
China P/N |
Amfenol P/N |
| ONЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ONЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ONЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ONЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ONЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ONЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Amphenol ONTS-BS-1-serie Ultra-kleine militaire connector voor besturingsinstrumenten technische prestaties
|
Contactweerstand
|
≤ 5mΩ
|
|
Isolatieweerstand
|
≥ 1000MΩ ((in normale omstandigheden)
|
|
Omgevingstemperatuur
|
-60°C tot 85°C
|
|
Vibratie
|
1-5000HZ 20g
|
|
Schokkend.
|
eenmaal 1000 g, herhaaldelijk 100 g
|
|
Contactdiameter
|
ø1,0 mm
|
|
Mechanische levensduur
|
250 keer.
|
|
Werktijd
|
5000 uur
|

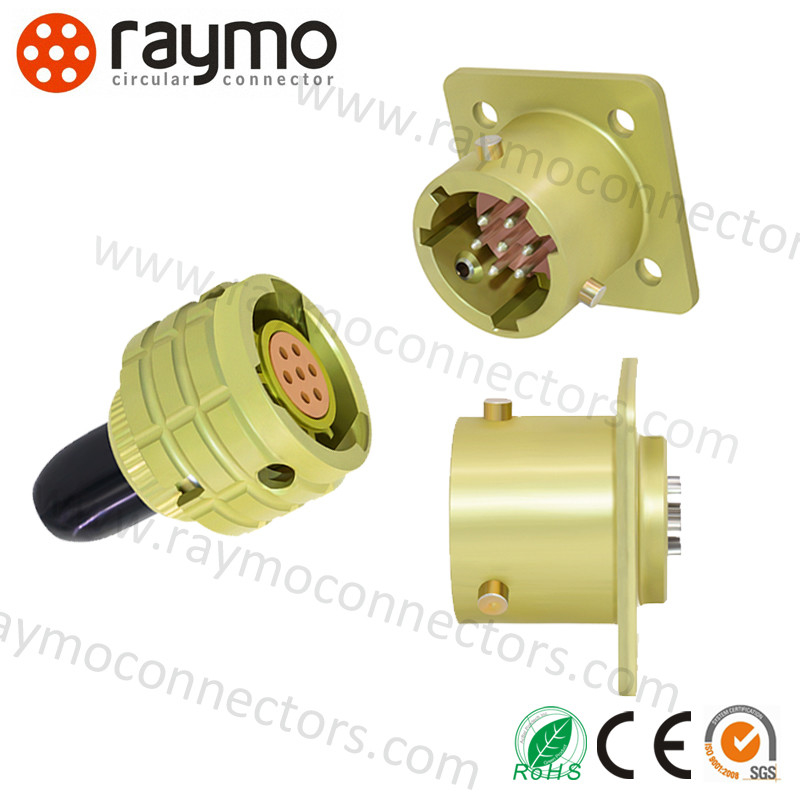

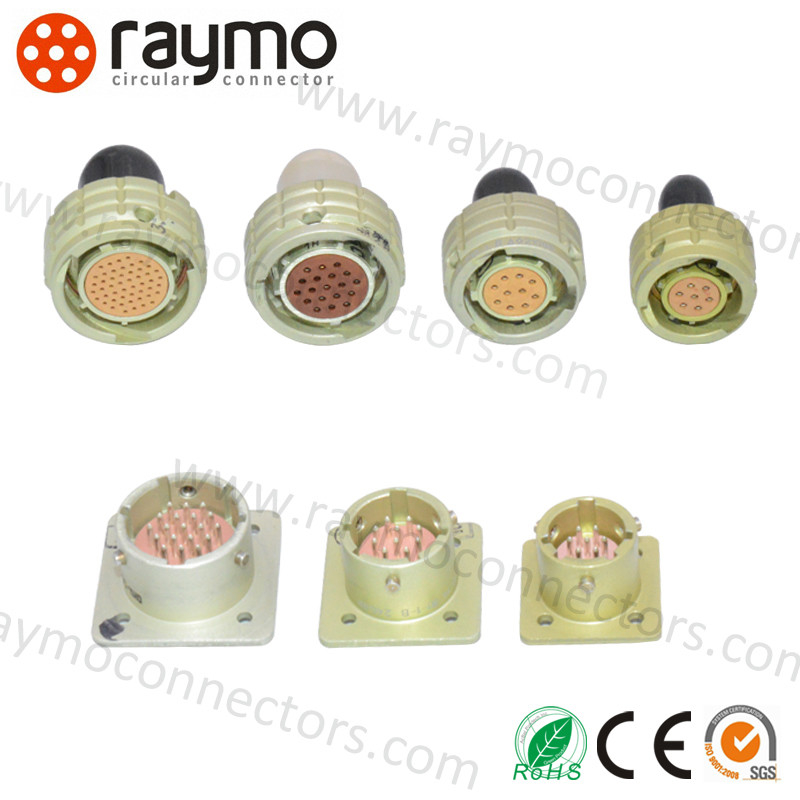

Amphenol ONTS-BS-1-serie Ultra-kleine militaire connector voor besturingsinstrumenten foto's
Amphenol ONTS-BS-1-serie Ultra-kleine militaire connector voor besturingsinstrumenten Toepassing
Met dit brede assortiment kunt u de ideale aansluitconfiguratie kiezen voor bijna elke specifieke behoefte op de meeste markten, waaronder medische apparaten, test- en meetinstrumenten,machines en toestellen, audiovisuele uitzending, telecommunicatie en militaire
