ОНЦ-БС-1(2) Serie Bajonet Ultra-kleine Connector Shell Maat 14 10 Pin Mannelijke Socket-ОНЦ-БС-1-10/14-В1-1-В

Prct Beschrijving MilitairОНЦ-БС-1(2) CONNECTOREN:

ОНЦ-БС-1(2)

OHS-serie bajonet ultra-kleine connectoren gebruiken voornamelijk Russische connectortechnologie. Dit type connector wordt veel gebruikt in DC- en AC-circuits van verschillende elektrische, radio- en besturingsinstrumenten. Het bestaat uit stekkers en sockets, met multi-level sleutelposities voor installatie. De koppelingsmodus van de connector is van het bajonettype. De socket heeft geen staartbevestiging en de stekker heeft een rechte plastic staartbevestiging. Tegelijkertijd kan het worden gecombineerd en uitgewisseld met de originele onderdelen van de Russische ОНЦ-БС-1(2) serie.

Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочленения соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнения в
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).

CONNECTOR TYPE	Receptacle
CONTACT TYPE	Male
NUMBER OF POSITIONS	10Pin
SHELL SIZE	14
CONTACT MATERIAL	Copper Alloy Gold/Silver Plating
INSULATING MATERIALS	PPS
SHELL MATERIAL	Aluminum Alloy Surface Anodized Treatment, Zinc Alloy Nickel Plating (Industrial Grade)
CONTACT SIZE	Φ1.0
MAXIMUM CURRENT PER CONTACT	3.0A
SUM OF CURRENTS	30A
RATED VOLTAGE	250V
CONTACT RESISTANCE	≤5MΩ
CONTACT TERMINATION	Solder
FASTENING TYPE	Bayonet connection
NUMBER OF INSERTIONS AND REMOVALS	250
OPERATING TEMPERATURE	-60℃ – +85℃

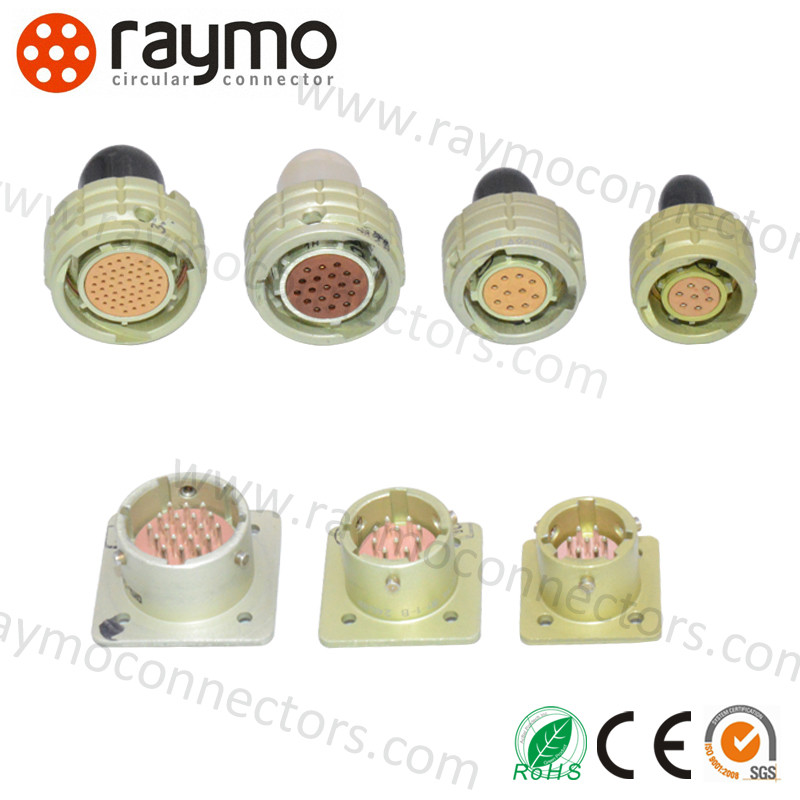

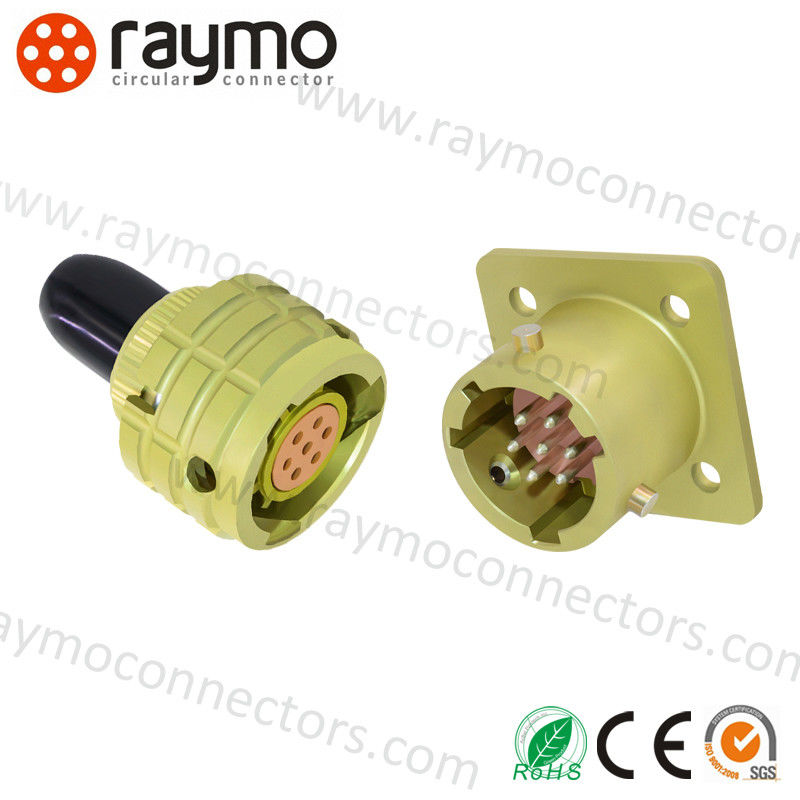

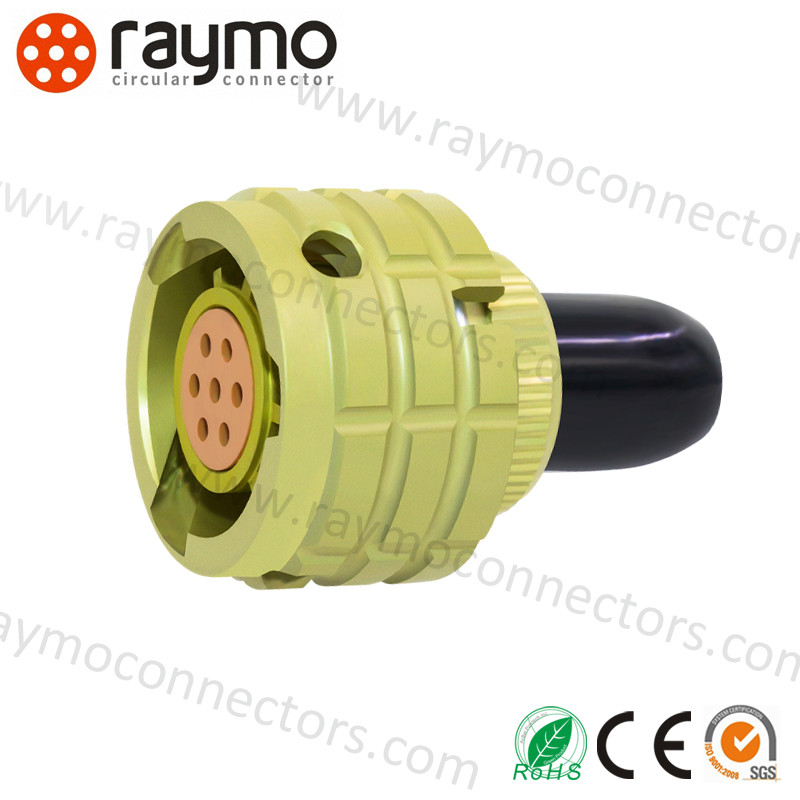

Prcts photos

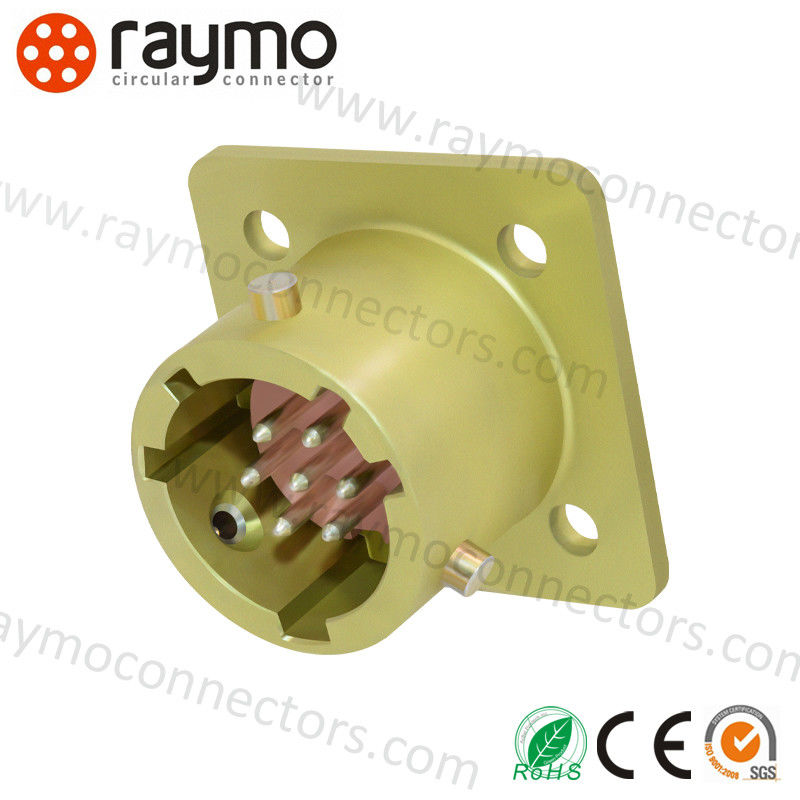

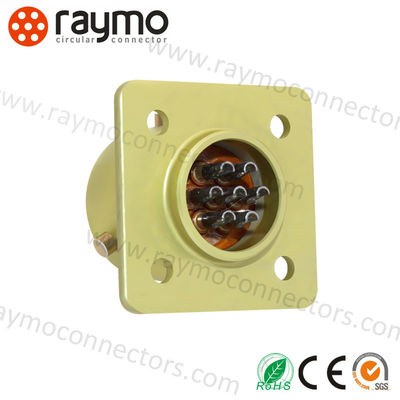

Ultra Kleine Connector Behuizing 10-pins Mannelijke Socket 0

Prcts Datesheet

OHS series ultra-small electrical connector
1. Technische indicatoren
Indicator	Value
Contactweerstand	≤5mΩ
Isolatieweerstand	≥1000MΩ (Onder normale omstandigheden)
Omgevingstemperatuur	- 60°C~85°C
Trillingen	1-5000HZ 20g
Impact	1000g(eenmalig);100g(meerdere keren);
Contactdiameter	Φ1.0mm
Mechanische levensduur	250 keer in- en uitpluggen
Werktijden	5000 uur
Garantie	15 jaar

2. Werkstroom, Bedrijfsspanning
Standaard shell-maat	Contactnummer	Enkele contact werkstroom (A)	Totale stroom (A)	Bedrijfsspanning (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Russisch onderdeelnummer	Chinees onderdeelnummer
ОНЦ-БС-1-4/10-В1-1-В	OHS-BC-1-4/10-B1-1-В
ОНЦ-БС-1-7/12-В1-1-В	OHS-BC-1-7/12-B1-1-В
ОНЦ-БС-1-10/14-В1-1-В	OHS-BC-1-10/14-B1-1-В
ОНЦ-БС-1-19/18-В1-1-В	OHS-BC-1-19/18-B1-1-В
ОНЦ-БС-1-32/22-В1-1-В	OHS-BC-1-32/22-B1-1-В
ОНЦ-БС-1-50/27-В1-1-В	OHS-BC-1-50/27-B1-1-В

Russisch onderdeelnummer	Chinees onderdeelnummer
ОНЦ-БС-1-4/10-Р12-1-В	OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В	OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В	OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В	OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В	OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В	OHS-BC-1-50/27-P2-1-В

FAQ

FAQ van Russische OHS Connector

1.Kan ik een voorbeeld bestellen?
Ja, welkom voorbeeld bestelling van Russische 2PM Connector om de kwaliteit te testen en te controleren.

2. Wat zijn uw betalingsvoorwaarden?
Meestal accepteren we T / T. Voor reguliere bestellingen zijn de betalingsvoorwaarden 30% aanbetaling, het saldo betaald vóór verzending.

3. Wat is de doorlooptijd?
Het duurt meestal 10 dagen na ontvangst van de aanbetaling.

4.Wat zijn uw verpakkingsvoorwaarden?
Het is eerst verpakt in een plastic zak en vervolgens in een kleine doos, en tenslotte in grote neutrale dozen.

5.Hoe lang is de garantieperiode
Een jaar na levering.

label:

Plaats van herkomst:	China
Merknaam:	RAYMO
Modelnummer:	ONC-БС-1(2)

Min. bestelaantal:	5
Prijs:	USD25
Levertijd:	5-8 weken
Betalingscondities:	T/t
Levering vermogen:	2000pcs
