| Plaats van herkomst: | China |
|---|---|
| Merknaam: | RAYMO |
| Certificering: | CE/ROHS/REACH/SGS/ISO9001 |
| Modelnummer: | zh23 |
| Min. bestelaantal: | 5 stuks |
| Prijs: | 5.6-20.3 |
| Verpakking Details: | PE-zak en karton |
| Levertijd: | 5 tot 7 werkdagen |
| Levering vermogen: | 50000 stuks/maand |
| Reeks: | Rusland ZH23 СНЦ23 connectoren | Contactpersonen: | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
|---|---|---|---|
| Grootte van de schelp: | 14.18.22.24.27.30.33.36.39 | Verbindingsmethode: | Bayonetverbinding |
| Schelpenmateriaal: | Anodisatie van het oppervlak van aluminiumlegeringen | Contactmateriaal: | koperen legering met goud/zilververzetting |
| Isolator: | Bakeliet | Terminaal: | Soldeer |
| Omgevingstemperatuur: | -60 tot +200 °C | Levenscyclus: | 500 keer |
| Markeren: | Russische CH23 ZH23 connector,ZH23 Mil Spec Connector,Zilveren ZH23 connector |
||
Alle soorten cirkelvormige connectoren van OEM-fabrikant in China

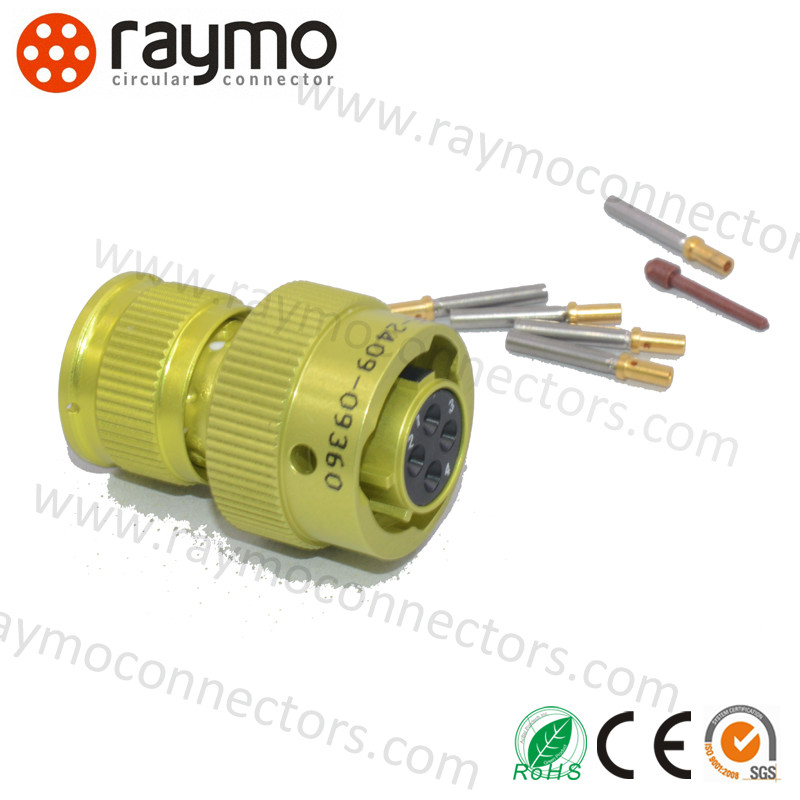

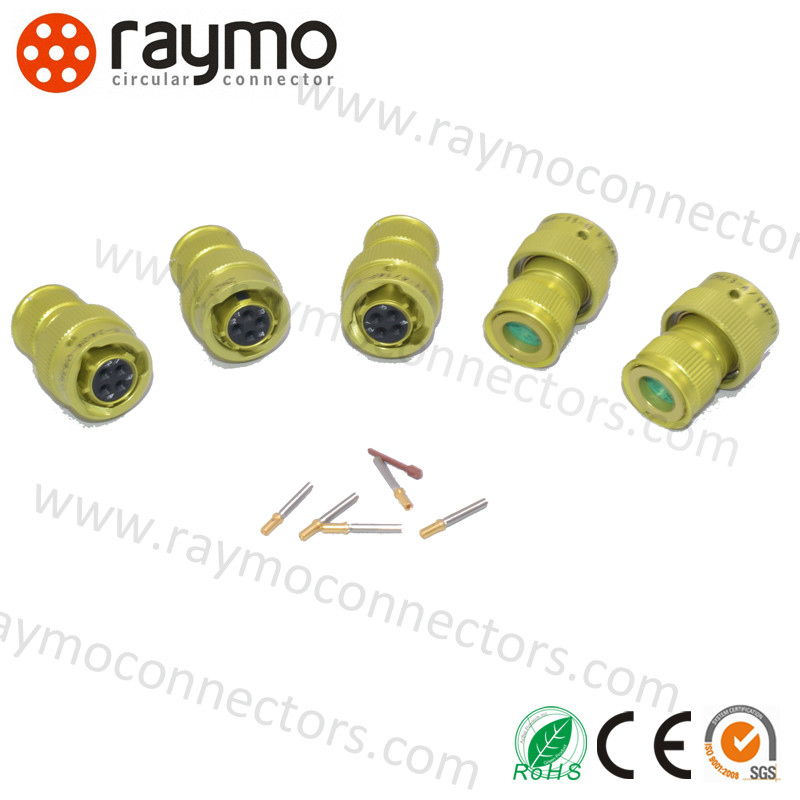

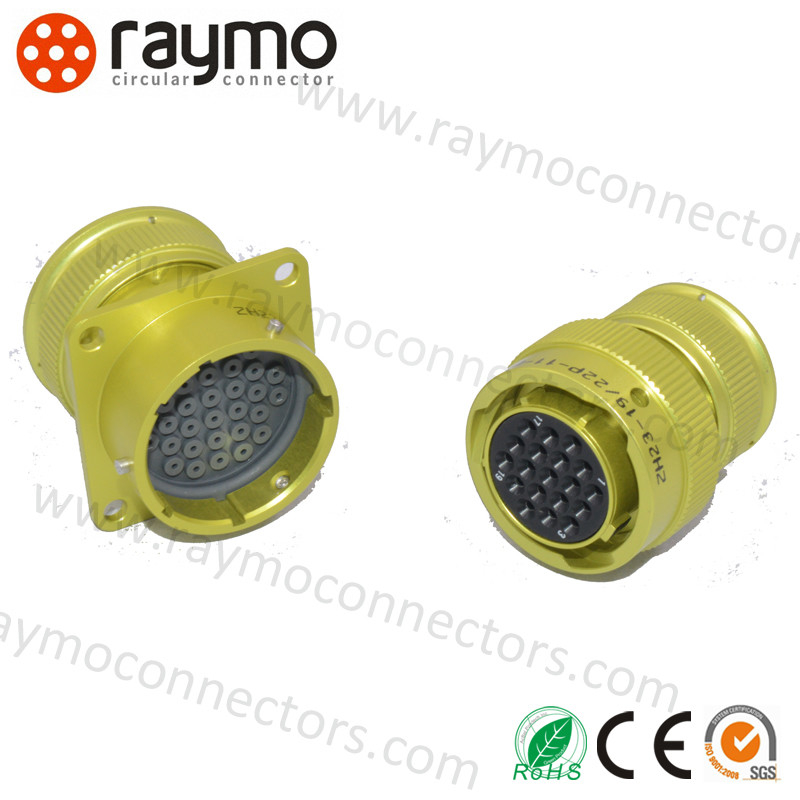

ZH23-serieVervaardigingVironment Resistant Bayonet Electrical Connector ZH23 Series ((СНЦ23 Russische militaire standaard / SNTs23)
ZH23-serie bajonettenconnectoren hebben de kenmerken van milieubeheersing, vijfknoppositie, anti-invoeging en bajonetten snelle verbinding.
| Technische prestaties | |||||||||
|
Werkspanning
|
Klasse | Werkspanning ((V) | Testspanning ((V) | ||||||
| Een | 700 | 2100 | |||||||
| B. | 500 | 1850 | |||||||
| C | 400 | 1600 | |||||||
| Contactstroom | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| 11A | 20A | 35A | |||||||
| Contactweerstand | Φ1.0 | Φ1.5 | Φ2.0 | ||||||
| ≤ 7,4 mΩ | ≤ 2,5 mΩ | ≤ 1,6 mΩ | |||||||
| - Nee, dat is niet waar. | Code | Russische code | Code van China |
| 1 | Reeks | SNS23 | ZH23 |
| 2 | Contactpersonen | 3.4.7.10.19.24.28.32.41.43.45.55.61 | 3.4.7.10.19.24.28.32.41.43.45.55.61 |
| 3 | Grootte van de schelp ((mm) | 14.18.22.24.27.30.33.36.39 | 14.18.22.24.27.30.33.36.39 |
| 4 | Contact Geslacht | B ((Mannelijk) | B ((Mannelijk) |
| P (vrouwelijk) | P (vrouwelijk) | ||
| 5 | Type aansluiting | 1-Sokket met eenvoudige staart bevestiging | |
| 2-afsluiting met een rechte aansluiting op de staart van de klemkabel | |||
| 4-afsluiting met hoekige klemkabelstaart bevestiging | |||
| 6-plug met rechte klemkabelstaart bevestiging | |||
| 8-plug met hoekige klemkabel-staart bevestiging | |||
| 11-Plug met eenvoudige staart bevestiging | |||
| 12-Sokket met type 09 thermoplastisch hoestype staart bevestiging | |||
| 13-Plug met type 09 thermoplastische mantel staart bevestiging | |||
| 6 | Sleutelpositie | Niet gemarkeerd - standaard sleutelpositie | Niet gemarkeerd - standaard sleutelpositie |
| a (б, в, г) | a.b.c.d. | ||
| 7 | Versie voor alle klimaten | B. | |
| Deel nummer: | |||
|
Russisch
|
Chinees | Engels | Beschrijving |
| SNЦ23-3/14В-1-В | zh23-3/14B-1-B | SNTs23-3/14V-1-V | ZH23-serie Schel Grootte 14 3 Pin Mannelijke stopcontact met eenvoudige staart bevestiging |
| SNЦ23-3/14В-6А-В | Zh23-3/14B-6a-B | SNTs23-3/14V-6A-V | ZH23-serie Schel Grootte 14 3-pinnige mannelijke stekker met rechte staart bevestiging (sleutelpositie: A) |
| SNЦ23-3/14В-6-В | Zh23-3/14B-6-B | SNTs23-3/14V-6-V | ZH23-serie Schel Grootte 14 3 Pin Mannelijke stekker met rechte staart bevestiging |
| SNЦ23-3/14Р-1А-В | Zh23-3/14P-1a-B | SNTs23-3/14R-1А-V | ZH23-serie Schel Grootte 14 3 Pin Mannelijke stopcontact met eenvoudige staart bevestiging (sleutelpositie: A) |
| SNЦ23-3/14Р-1-В | zh23-3/14P-1-B | SNTs23-3/14R-1-V | ZH23-serie Schel Grootte 14 3 Pin Vrouwelijke stopcontact met eenvoudige staart bevestiging |
| SNЦ23-4/14В-1Б-В | Zh23-4/14B-1b-B | SNTs23-4/14V-1B-V | ZH23-serie Schel Grootte 14 4 Pin Mannelijke stopcontact met eenvoudige staart bevestiging (sleutelpositie: B) |
| SNЦ23-4/14В-1-В | zh23-4/14B-1-B | SNTs23-4/14V-1-V | ZH23-serie Schel Grootte 14 4 Pin Mannelijke stopcontact met eenvoudige staart bevestiging |
| SNЦ23-4/14В-2-В | zh23-4/14B-2-B | SNTs23-4/14V-2-V | ZH23-serie Schel Grootte 14 4 Pin Mannelijke stopcontact met rechte staart bevestiging |
| SNЦ23-4/14В-6Б-В | Zh23-4/14B-6b-B | SNTs23-4/14V-6B-V | ZH23-serie Schel Grootte 14 4 pin mannelijke stekker met rechte staart bevestiging (sleutelpositie: B) |
| SNЦ23-4/14В-6-В | Zh23-4/14B-6-B | SNTs23-4/14V-6-V | ZH23-serie Schel Grootte 14 4 pin mannelijke stekker met rechte staart bevestiging |
| SNЦ23-4/14В-8-В | Zh23-4/14B-8-B | SNTs23-4/14V-8-V | ZH23-serie Schel Grootte 14 4 Pin Mannelijke stekker met hoekige staart bevestiging |
| SNЦ23-4/14В-11-В | zh23-4/14B-11-B | SNTs23-4/14V-11-V | ZH23-serie Schel Grootte 14 4 Pin Mannelijke stekker met eenvoudige staart bevestiging |
| SNЦ23-4/14В-13Б-В | Zh23-4/14B-13b-B | SNTs23-4/14V-13B-V | ZH23-serie Schel Grootte 14 4 Pin Mannelijke stekker met Type 09 thermoplastisch mouw type staart bevestiging (Key Position: B) |
| SNЦ23-4/14Р-1-В | zh23-4/14P-1-B | SNTs23-4/14R-1-V | ZH23-serie Schel Grootte 14 4 Pin Vrouwelijke stopcontact met eenvoudige staart bevestiging |
| SNЦ23-4/14Р-2Б-В | Zh23-4/14P-2b-B | SNTs23-4/14R-2B-V | ZH23-serie Schel Grootte 14 4 pin vrouwelijke stopcontact met rechte staart bevestiging (sleutelpositie: B) |
| SNЦ23-4/14Р-8-В | Zh23-4/14P-8-B | SNTs23-4/14R-8-V | ZH23-serie Schel Grootte 14 4 pin vrouwelijke stekker met hoekige staart bevestiging |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED als een professional in het ontwerpen en prceren van alle soorten connectoren en speciale kabels,hebben een rijke ervaring opgedaan in de ontwikkeling en prctie van soorten kabels en de bijbehorende connectoradapterMet RED/Teradek Bond/ARRI camera kabel, Canon/Sony camera stroomkabel, SDI kabel, USB kabel, video kabel, CCD kabel...We leveren verschillende OEM / ODM diensten dienen als verschillende toepassing en vereiste.
Onze prcten worden veel gebruikt in verschillende soorten harde omgevingen en toepassingen, zoals industriële besturingsapparaten, medische apparatuur, meet- en inspectieapparatuur,audio & visuele apparatuur en militaireBovendien heeft het een uitstekende compatibiliteit met veel toonaangevende leveranciers.
We houden ons altijd aan de geest van innovatie, blijven nieuwe prcten intrceren, waaronder M5, M8, M9, M12, M16, M23 en andere dataconnectoren. Met IP68, ISO9001, Rohs, CE, REACH-certificaat goedgekeurd.
Alle connectoren kunnen worden aangepast aan de wensen van de klant!
We bieden uitgebreide technische ondersteuning en service voor onze Circular Push Pull Connectors.
Ons team is beschikbaar om klanten te helpen met installatie, probleemoplossing en reparaties.We bieden ook hulp en training ter plaatse om ervoor te zorgen dat klanten het prct optimaal kunnen gebruiken.
We zijn toegewijd aan het leveren van uitstekende klantenservice en ons team is 24/7 beschikbaar om vragen te beantwoorden of technische ondersteuning te bieden.
Wij bieden ook een breed scala aan naverkoopdiensten, zoals garantieverlengingen en prctupgrades.
Als u vragen heeft of hulp nodig heeft, aarzel dan niet om contact met ons op te nemen.
Kan ik een monster krijgen?
Ja, we verwelkomen een monsterbestelling om de kwaliteit te testen en te controleren. Sommige monsters zijn gratis, en sommige monsters moeten vooraf worden betaald en de kosten worden na verdere bestelling terugbetaald.
Q2. Hoe zit het met de prctietijd?
We hebben voorraad, snelle levering onder de 5000 stuks.
Q3. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
We verzenden vaak per DHL, UPS, FedEx, TNT, SF of EMS. Het duurt meestal 3-5 dagen om te arriveren.
Is het OEM beschikbaar?
Ja. We hebben rijke ervaring en een goede mogelijkheid om uw ontwerp en idee in een echt prct te zetten, normaal gesproken duurt het ongeveer 20 tot 30 dagen voor een nieuw prct van vormontwerp tot eindprctie.
